Управление образами ПЗУ

Образ ПЗУ

Образ ПЗУ представляет собой двоичный файл, который содержит копию информации из ПЗУ модуля расширения ПЛК. Программа позволяет сохранить образ из устройства и загрузить в него заранее подготовленный образ.

Выгрузка образа из модуля

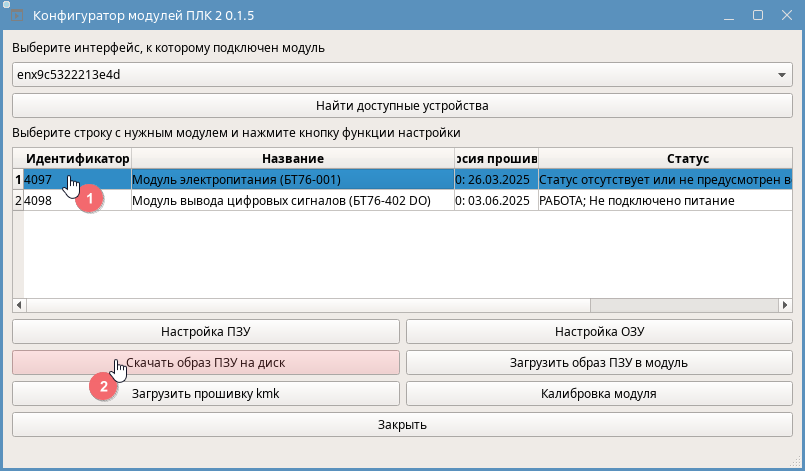

Для сохранения образа необходимо выбрать устройство в таблице найденных устройств и в главном меню Конфигуратора нажать кнопку «Скачать образ ПЗУ».

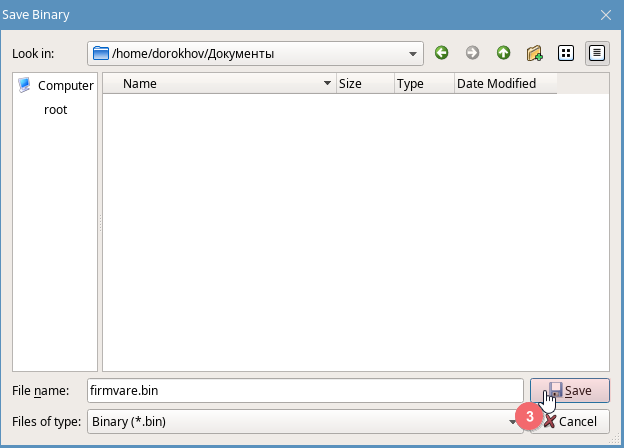

В диалоговом окне необходимо выбрать каталог для сохранения файла.

В случае успешного сохранения будет выведено диалоговое окно.

Загрузка образа в модуль

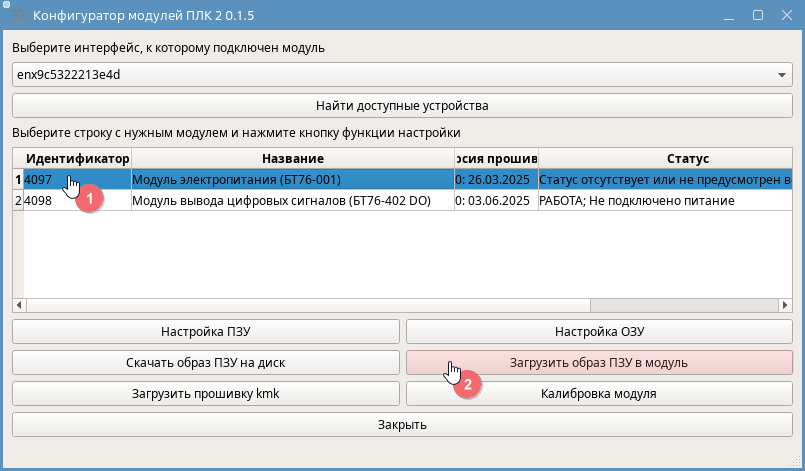

Для загрузки сохраненного образа в модуль необходимо выбрать устройство в таблице найденных устройств и нажать кнопку «Загрузить образ ПЗУ в модуль».

Важно

При использовании данной функции необходимо соблюдать осторожность. Необходимо убедиться, что загружаемый образ соответствует модели модуля расширения ПЛК2. Загрузка образа, не соответствующего модели модуля расширения, может привести к потере функциональности.

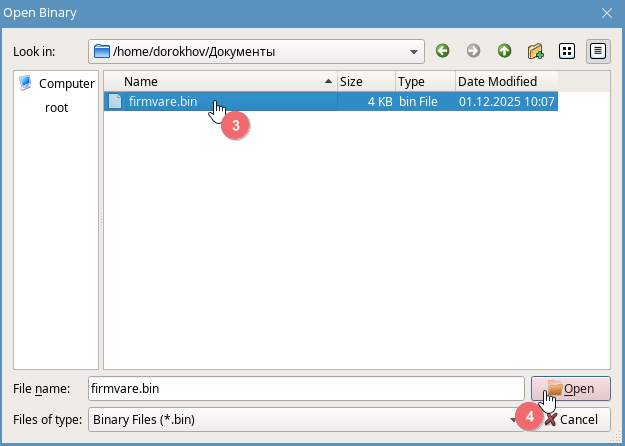

В диалоговом окне указать путь к каталогу и выбрать файл для загрузки.

В случае успешной загрузки будет выведено диалоговое окно.

В случае возникновения проблем при записи будет выведено сообщение «Ошибка записи образа ПЗУ!». Необходимо проверить корректность подключения ПК и повторить операцию загрузки.
