Монтаж на DIN-рейку

Монтаж программируемого логического контроллера в шкафу объекта эксплуатации производится с использованием несущей рейки, которая крепится непосредственно к монтажной панели шкафа. В качестве несущей рейки следует использовать DIN-рейку шириной 35 мм.

Типы применяемой DIN-рейки:

• TS-35/7.5
• TS-35/15

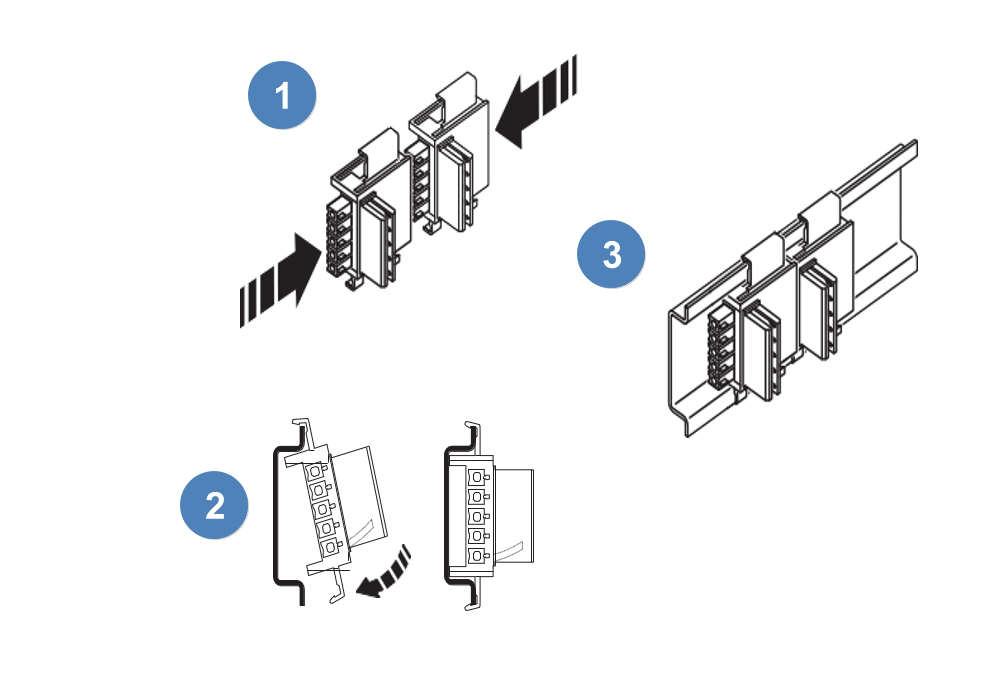

Необходимое количество шинных соединителей соединяются друг с другом с помощью боковых контактов типа «папа» и «мама». Соединённые между собой шинные соединители фиксируются на DIN-рейке с помощью специальных пружинных захватов.

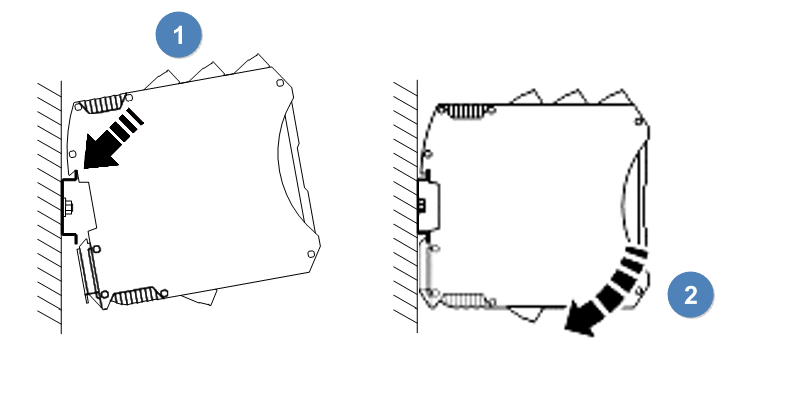

После установки шинных соединителей на DIN-рейку необходимо выполнить монтаж модулей. Для этого необходимо сначала зацепить крепление в верхней части соединителя, а затем закрепить модуль на соединителе, нажав на его нижнюю часть до характерного щелчка.

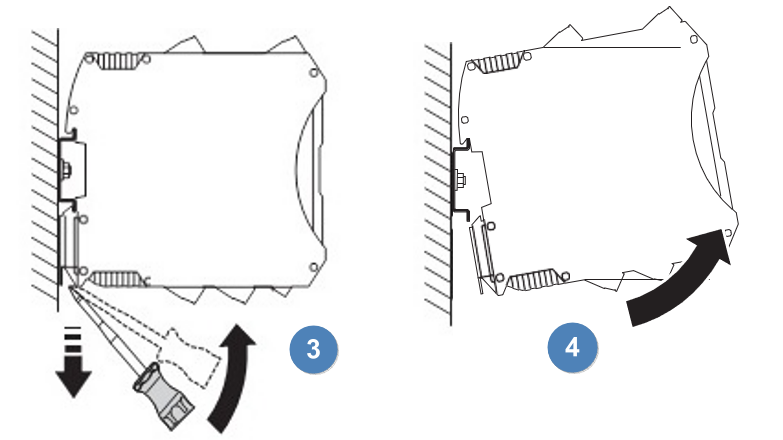

Для демотажа модуля необходимо сначала с помощью отвертки оттянуть защелку, расположенную в нижней части модуля, затем потянуть за нижнюю часть и после отсоединения модуля от шинного соединителя движением вверх вывести его из крепления.
