БТ75-401 Модуль ввода (DI16)

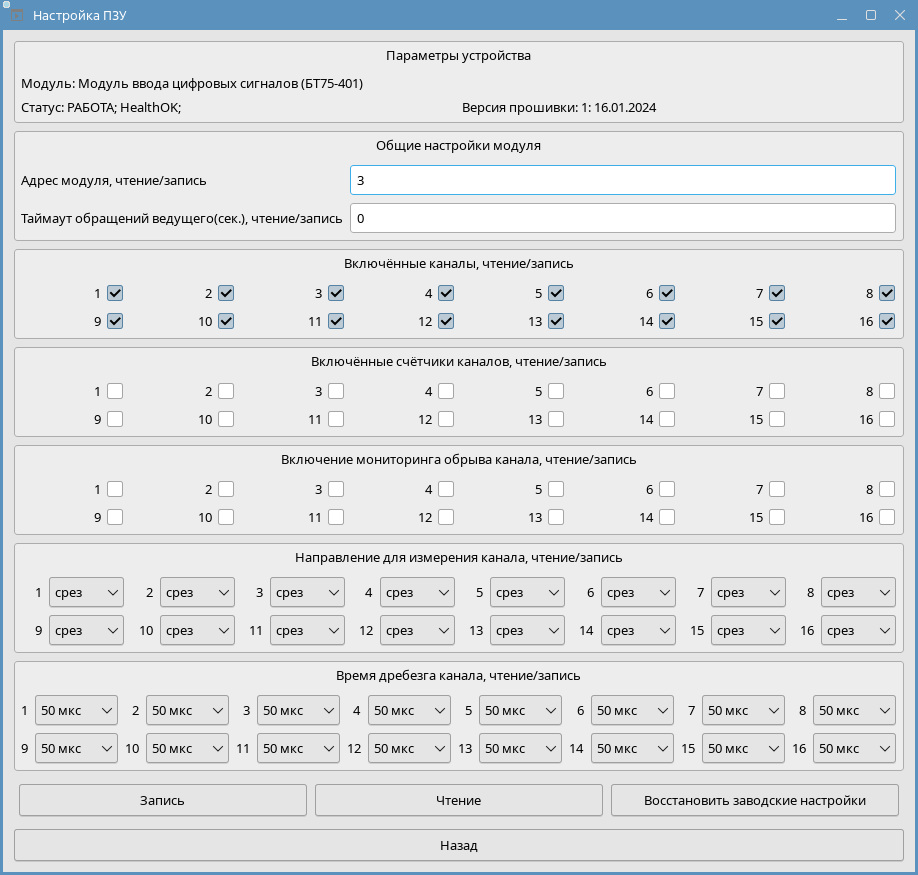

Настройка ПЗУ

• Адрес модуля – уникальный адрес модуля от 1 до 248.
• Таймаут обращений ведущего (сек) – время, в течение которого на модуле должен появиться сигнал «ERR» при отсутствии обращения к модулю. Задается в секундах с точностью до десятых.

  Например, значение 25 соответствует 2,5 секундам.

• Включенные каналы — активирует дискретный канал для работы в основном алгоритме управления. Только для включенных каналов состояние передается в контроллер.
• Включенные счетчики каналов — разрешение подсчета импульсов для канала.
• Включение мониторинга обрыва канала — контроль целостности входной цепи.
• Направление для измерения канала — определяет, по какому фронту сигнала происходит инкремент счетчика:
  • фронт — подсчет по переднему фронту (переход канала из состояния Выкл в состояние Вкл).
  • срез — подсчет по заднему фронту (переход значения канала канала из состояния Вкл в состояние Выкл).
• Время дребезга канала — время подавления дребезга контактов для цифровых входов. Устанавливает период, в течение которого входной сигнал должен оставаться стабильным, чтобы его изменение было зафиксировано:
  • Значения (мкс): 0 (фильтр отключен), 50, 100, 400, 800, 1600, 3200, 12800, 20000.

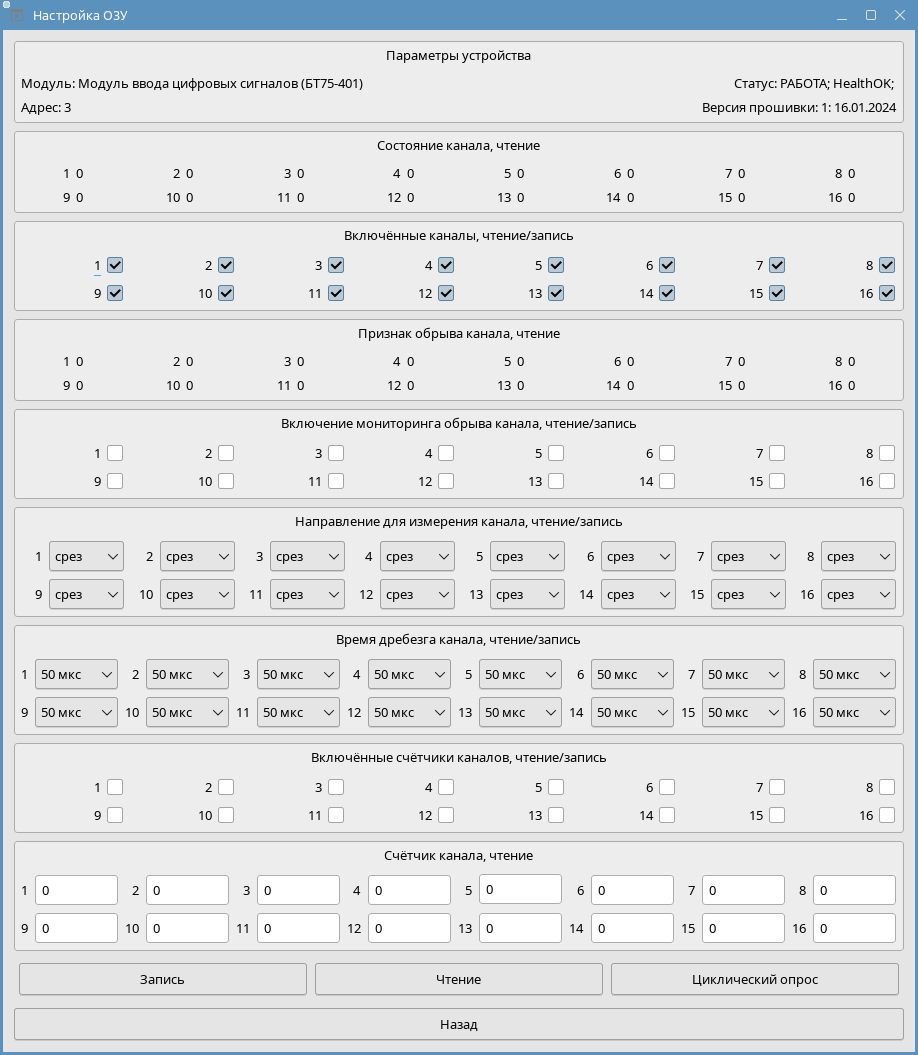

Настройка ОЗУ

• Состояние канала — текущее дискретное состояние входа, считанное с физического канала:
  • 1 — высокий уровень сигнала (замкнутая цепь, контакт активен).
  • 0 — низкий уровень сигнала (разомкнутая цепь, контакт неактивен).
• Включенные каналы — позволяет принудительно активировать или отключить канал, имитируя его состояние.
• Признак обрыва канала — аварийный флаг, указывающий на нарушение целостности входной цепи:
  • 1 — обнаружен обрыв цепи.
  • 0 — цепь исправна.
• Включение мониторинга обрыва канала — разрешение или блокировка функции диагностики обрыва для каждого канала.
• Направление для измерения канала — настройка типа счетного события для каждого канала (актуальна только при включенном счетчике):
  • фронт — значение счетчика увеличивается на 1 по переднему фронту.
  • срез - значение счетчика увеличивается на 1 по заднему фронту.
• Время дребезга канала — текущая установка времени антидребезговой фильтрации.
  • 0 — фильтр отключен, и все изменения сигнала обрабатываются немедленно.
  • 50, 100, 400, 800, 1600, 3200, 12800, 20000 — значения фильтрации, в мкс.
• Включенные счетчики каналов — управление режимом работы счетчика. При установке флага счетчик начинает суммировать импульсы в соответствии с настройками направления.
• Счетчик канала — текущее накопленное значение счетчика входных импульсов. 32-битный счетчик с диапазоном от 0 до 4 294 967 295.
