БТ76-405 Модуль ввода (TC14)
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания (через общую шину) | 24 В | Потребляемая мощность | 4,2 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество изолированных каналов | 14 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрядность АЦП | 24 бит | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Термопары | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Типы поддерживаемых термопар по ГОСТ Р 8.585-2001 | ТХА (К), ТХК (L) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазоны измерения термопар | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Термопара TXA (K) (от -210 °C до 940 °C) | ± 2,5 °C | Термопара TXK (L) (от -200 °C до 400 °C) | ± 2 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазоны измерения термосопротивлений | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | 40 х 180 х 149,5 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия/td> | 0,4 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Средний срок службы | не менее 10 лет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Внешние подключения
Описание модуля
Модуль БТ76-405 предназначен для приема входных аналоговых сигналов с датчиков температуры (термопар).
Модуль состоит из следующих основных компонентов:
- управляющего блока, который содержит микроконтроллер и вспомогательные электронные компоненты, необходимые для выполнения программы модуля, предварительной обработки данных, поступающих с каналов ввода, связи с центральным процессором и т. д., а также источники питания, обеспечивающие необходимые напряжения для функционирования модуля;
- каналов ввода, включающих электронные компоненты (АЦП) для подключения внешних сигналов и их преобразования в форму, необходимую для обработки управляющим блоком, электронные компоненты, обеспечивающие гальваническую изоляцию, и компоненты, формирующие питание «изолированной» части.
На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.
Питание модуля осуществляется от модуля БТ76-001 через общую шину.

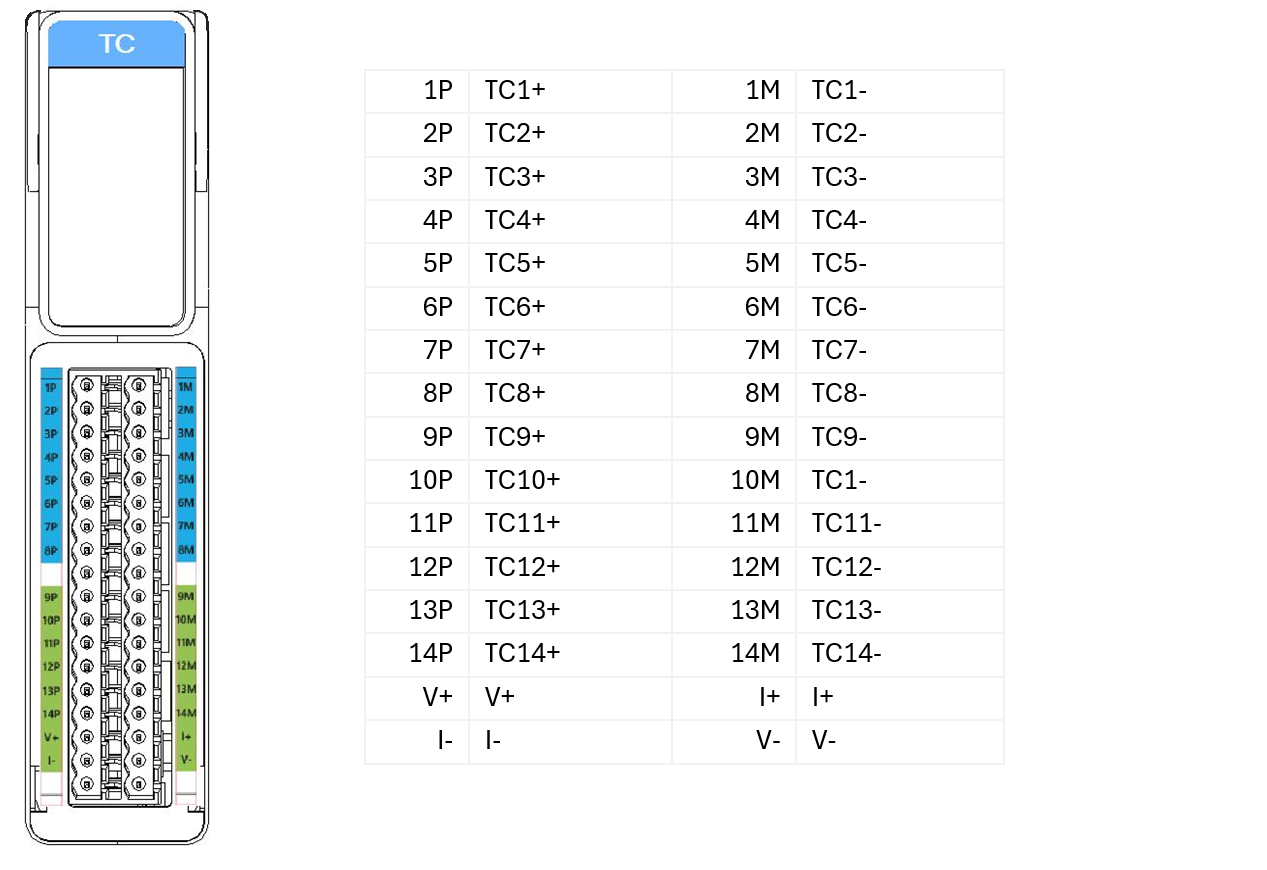

Линии для подключения внешних электрических цепей к каналам ввода сигналов термосопротивлений выведены на раземы, расположенные на лицевой панели модуля.
Принцип работы
Принцип работы модуля заключается в преобразовании входного аналогового сигнала (величины измеренной температуры от подключенной к каналу термопары или термосопротивления) в цифровой код, который обрабатывается микроконтроллером.
Микроконтроллер по очереди переключает измерительные каналы в соответствии со встроенной программой. Данные с измерительных каналов подаются на АЦП, который на их основе формирует последовательный код и передает его микроконтроллеру. Микроконтроллер обрабатывает код и передает его в процессорный модуль для дальнейшей обработки.

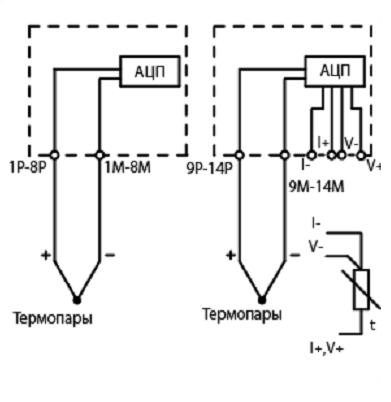

Схема подключений
Блок индикации модуля
Важно
Непрерывная индикация логотипа НИИСИ РАН указывает на то, что система не была инициализирована, поскольку в микроконтроллер модуля не было загружено необходимое программное обеспечение.
| Название индикатора | Состояние |
|---|---|
| RUN | Зеленый цвета индикатора — штатная работа модуля. Индикатор выключен — сбой. |
| ERR | Красный цвет индикатора — ошибка работы модуля. |
| B1, B2 | Индикация обмена данными по шине EtherCAT. |
| 1 — 14 | Отображают активность на соответствующих каналах. Без цвета — канал выключен. Зеленый — измерение температуры. Оранжевый — ошибка измерения. |
| DIAG | Кнопка на дисплее. При нажатии отображает экран с диагностической информацией. |
| INFO | Кнопка на дисплее. При нажатии отображает информацию о прошивках. |
| * | Мигание с интервалом 1 сек и синий цвет индикатора указывает на то, что подсистема индикации работает нормально. Красный цвет индикатора или индикатор не мигает — ошибка. |
