Модуль коммуникационный БТ75-408
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания (через общую шину) | 24 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Потребляемая мощность | 15 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы связи | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Интерфейс Ethernet 10/100 Base-TХ | 5 портов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Технологический интерфейс USB 2.0 | 1 порт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Без учета шинного соединителя | 45,2 х 99 х 117 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| С учетом шинного соединителя | 51,8 х 99 х 117 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия | 0,19 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

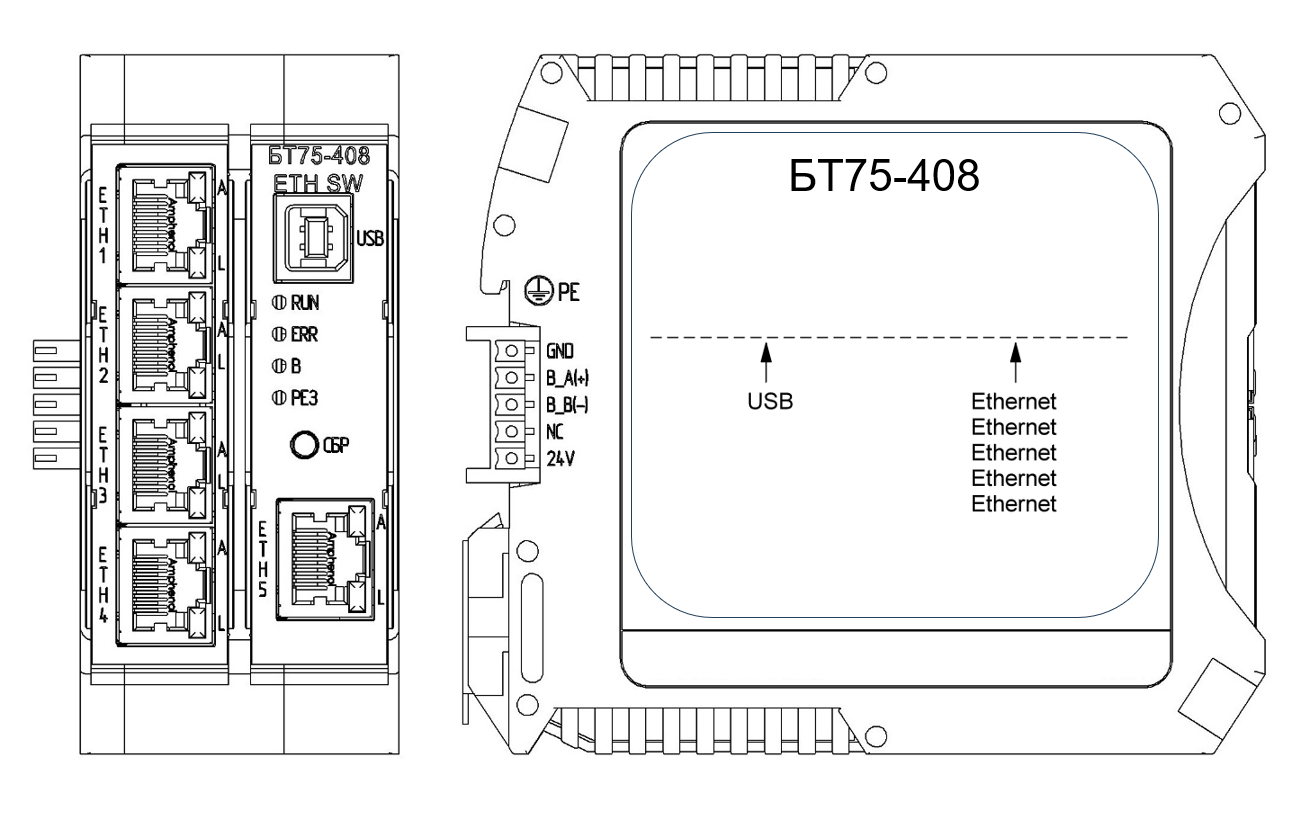

Внешние подключения
Описание модуля
Питание модуля БТ75-001 по общей шине.
На передней панели модуля расположены разъемы RJ45 для подключения к модулю внешних устройств по интерфейсу Ethernet, разъем подключения к технологическому интерфейсу USB.
На задней панели модуля расположен разъем, предназначенный для подключения модуля к общей шине питания и внутренним шинам данных.
Индикаторы модуля
| Наименование индикатора | Назначение индикатора | Состояние индикатора | Состояние модуля/канала |
|---|---|---|---|
| RUN | Индикация статуса модуля | Горит зеленым | Модуль исправен, питание по внутренней шине присутствует, и самодиагностика не выявила сбоев |
| ERR | Индикация исправности модуля | Горит красным | RUN выключен - модуль неисправен, питание по внутренней шине присутствует
RUN включен — зафиксировано срабатывание установленного таймаута при длительном отсутствии обращений процессорного модуля к данному модулю |
| B | Наличие обмена по внутренним шинам данных | Мигает зеленым | Модуль осуществляет обмен данными по внутренней шине |
| РЕЗ | Индикация режима резервирования | Индикатор используется в служебных целях |
Индикаторы портов Ethernet
| Состояние индикатора | Состояние канала |
|---|---|
| Не горит | Соединение по каналу отсутствует |
| Мигает желтым | Соединение по каналу установлено, обмен отсутствует |
| Горит зеленым | Соединение по каналу установлено, обмен присутствует |
