БТ75-405А Модуль ввода (RTD 4)

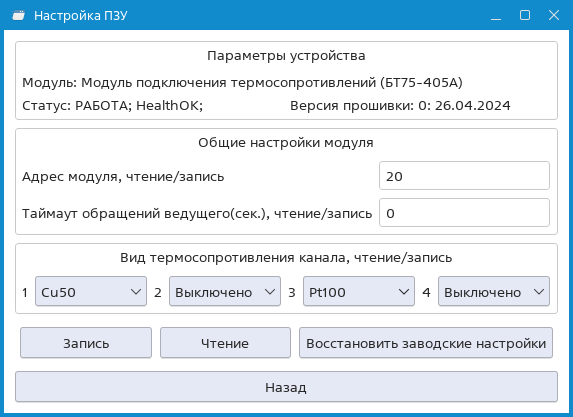

Настройка ПЗУ

  • Адрес модуля – уникальный адрес модуля от 1 до 248.
  • Таймаут обращений ведущего (сек) – время, в течение которого на модуле должен появиться сигнал «ERR» при отсутствии обращения к модулю. Задается в секундах с точностью до десятых.

    Например, значение 25 соответствует 2,5 секундам.

  • Вид термосопротивления канала — выбор типа подключенного датчика температуры и активация измерительного канала:
    • Выключено — канал измерения температуры отключен.
    • Cu50 — канал настроен для работы с термосопротивлением номиналом 50 Ом при 0°C (Cu50).
    • Pt100 — канал настроен для работы с термосопротивлением номиналом 100 Ом при 0°C (Pt100).

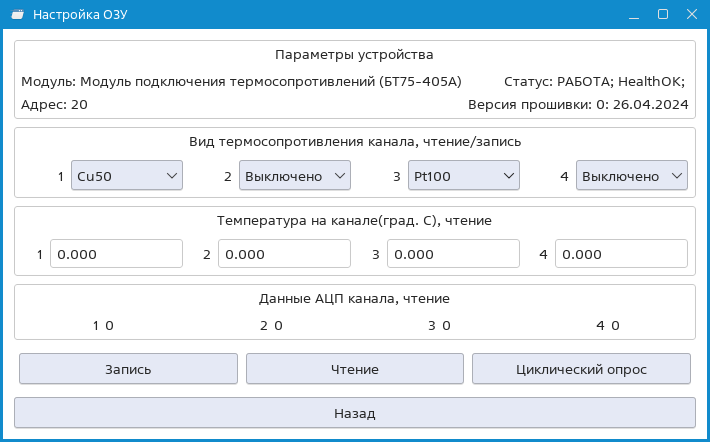

Настройка ОЗУ

  • Вид термосопротивления канала — выбор типа активированного датчика и режима работы канала:
    • Выключено — канал отключен.
    • Cu50 — канал настроен на работу с термосопротивлением типа Cu50.
    • Pt100 — канал настроен на работу с термосопротивлением типа Pt100.
  • Температура на канале — рассчитанная температура в градусах Цельсия, полученная по данным подключенного термосопротивления. Диапазон значений: от −2147483.648 до 2147483.647.
  • Данные АЦП канала — "сырое" цифровое значение, считанное с аналого-цифрового преобразователя (АЦП) для данного измерительного канала. Диапазон значений: от 0 до 4294967295.
