Запуск конфигуратора

Основное назначение программы «Конфигуратор Багет-ПЛК1» – базовая настройка модулей ввода-вывода ПЛК «Багет-ПЛК1» перед началом эксплуатации, а также проверка функционирования.

Программа предоставляет пользователю возможность конфигурировать тип и параметры сигналов модулей расширения ПЛК, управлять ПЗУ, работать с бинарными образами конфигурации для их сохранения и загрузки в оборудование, а также обновлять версию ПО микроконтроллера.

Данное руководство применимо к программе «Конфигуратор модулей ПЛК1» версии 3.0.2.

Запуск программы

Перед тем как начать работу с программой требуется соединить инструментальный ПК с модулем БТ75-201х через Ethernet-интерфейс, либо воспользоваться конвертером интерфейсов USB-RS485 и подключить его к шинному разъему в тыльной части модуля к контактам В_А(+) и В_А(-).

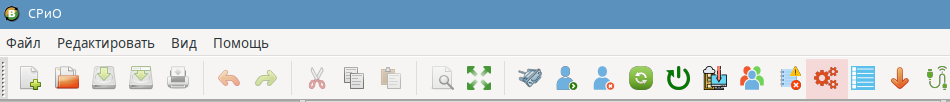

Далее следует запустить «Среду разработки и отладки Багет ПЛК» и нажать кнопку запуска конфигуратора на панели инструментов.

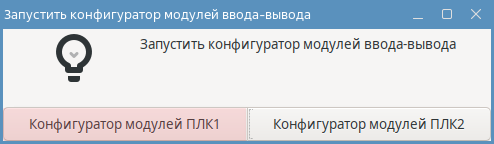

В диалоговом окне выбрать пункт "Конфигуратор модулей ПЛК1".

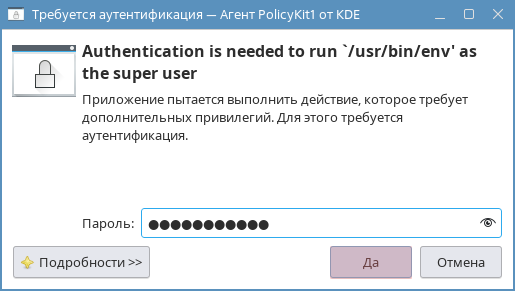

Ввести пароль администратора и нажать кнопку "Да".

Главное окно

Для настройки модулей можно использовать:

Соединение по TCP — используя сетевой интерфейс Ethernet процессорного модуля.
Соединение по RTU — осуществляется через последовательный интерфейс RS-485 шины данных с использованием конвертера интерфейсов USB-RS485.

Соединение по TCP

Важно

Перед использованием программы «Конфигуратор модулей ПЛК1» рекомендуется обновить технологический образ процессорного модуля БТ75-2хх до актуальной версии.

ПЛК во время работы программы не должен проводить опросы по шине — для этого нужно переключить его в режим PRG и перезагрузить технологический образ.

Справка

Все новые модули ввода-вывода поставляются с адресом 20. Для того чтобы обеспечить их обнаружение при сканировании конфигуратором, необходимо исключить дублирование адресов или сканировать модули, подключая их к процессорному модулю по одному.

Для опроса модулей ввода-вывода, подключенных к процессорному модулю необходимо:

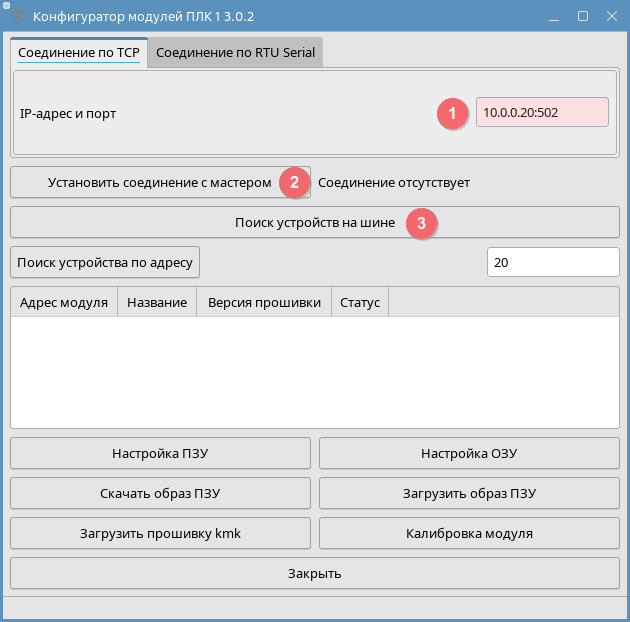

В поле «IP-адрес и порт» указать IP-адрес процессорного модуля и порт подключения, который в данном случае должен быть равен 502.
Нажать кнопку «Установить соединение с мастером» и дождаться появления сообщения «Соединение установлено».
После успешного установления соединения необходимо нажать кнопку «Поиск устройств на шине» для автоматического сканирования всех устройств, подключенных к процессорному модулю.

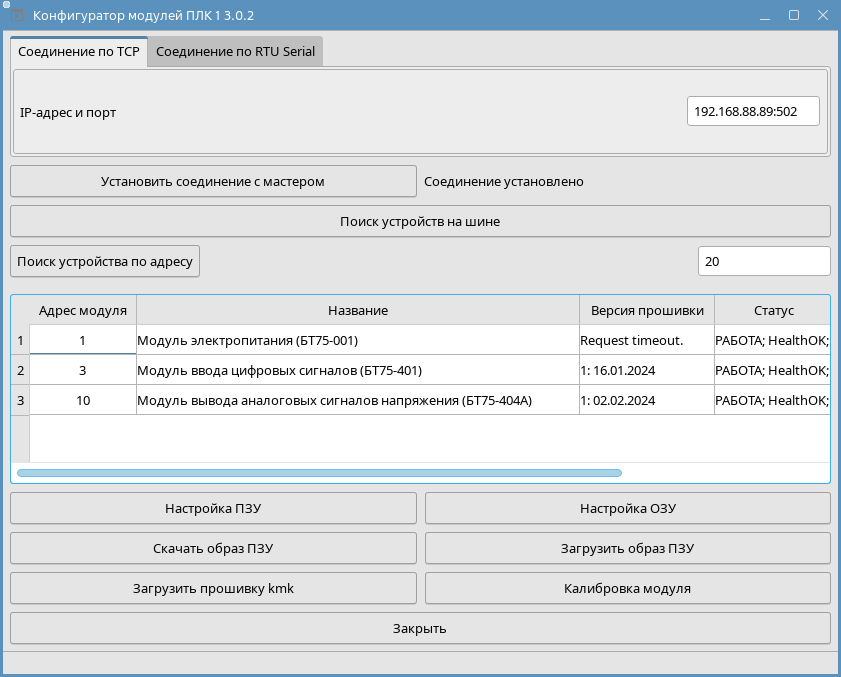

Процессорный модуль произведет сканирование шины и отобразит таблицу всех обнаруженных модулей.

Соединение по RTU

Важно

Для корректного распознавания модулей ввода-вывода необходимо использовать преобразователь интерфейсов USB-RS-485, оснащённый чипом Silicon Labs CH34x.

Справка

Все новые модули ввода-вывода поставляются с адресом 20. Для того чтобы обеспечить их обнаружение при сканировании конфигуратором, необходимо исключить дублирование адресов или сканировать модули, подключая их к шине данных по одному.

Для опроса модулей ввода-вывода, подключенных к шине данных RS-485 необходимо:

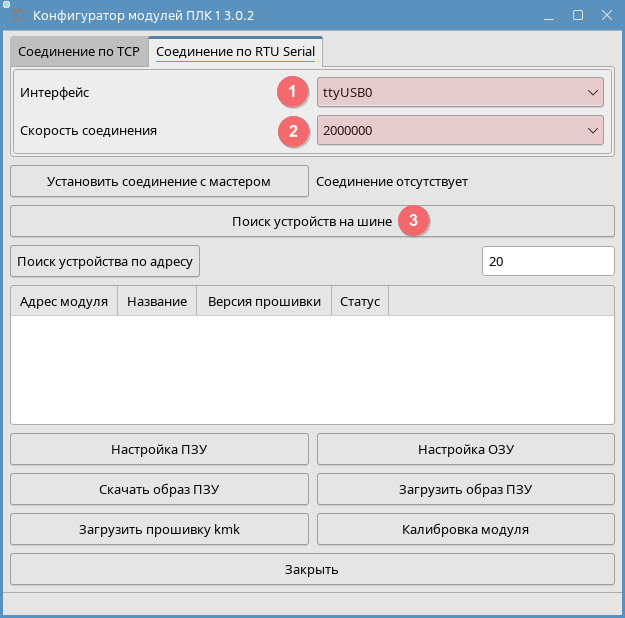

В поле «Интерфейс» выбрать имя файла конвертера интерфейсов USB-RS-485, подключенного к порту USB.
Указать скорость соединения (2 000 000 бит/сек)
Нажать кнопку «Поиск устройств на шине» для автоматического сканирования всех устройств, подключенных к шине данных.

Процессорный модуль произведет сканирование шины и отобразит таблицу всех обнаруженных модулей.

Поиск устройства по адресу

В обоих режимах работы программы (TCP или RTU), можно использовать инструмент «Поиск устройства по адресу», если адрес модуля известен заранее.

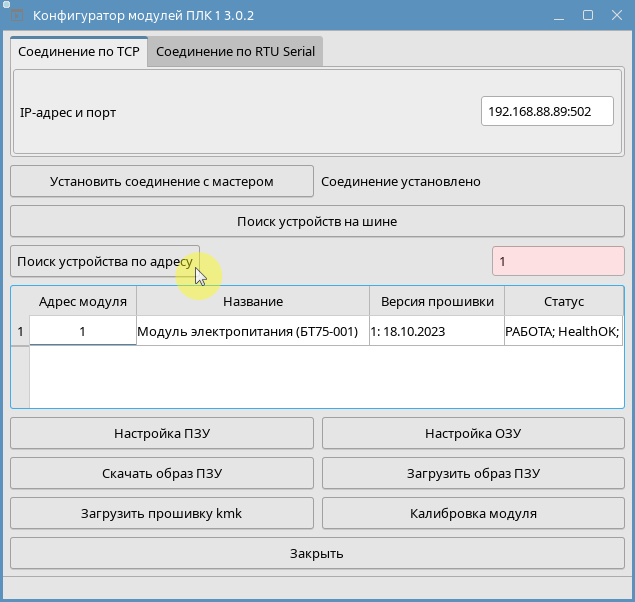

Для этого следует в поле указать адрес и нажать кнопку поиска в главном окне. Если адрес указан верно, конфигуратор поместит информацию о найденном модуле в таблицу.

Инициализация устройств на шине

После нажатия на кнопку «Поиск устройств на шине» будет выведена таблица доступных инициализированных модулей ввода-вывода, подключенных к внутренней шине данных.

Таблица содержит перечень и статусы модулей расширения:

Адрес модуля — уникальный номер, присвоенный модулю. Адрес назначается в настройках ПЗУ модуля.
Название — модель и тип модуля ввода-вывода.
Версия прошивки — ревизия программного обеспечения, установленного в микроконтроллере модуля.
Статус — текущее состояние модуля расширения:
- «РАБОТА» / «HealthOK» — модуль исправен и функционирует в штатном режиме.
- «Статус отсутствует или не предусмотрен версией» — модуль не передает данные о статусе или его прошивка не поддерживает эту функцию.
- «Не подключено питание» — на модуль не подано питающее напряжение.

Процесс настройки ПЗУ

Для начала настройки параметров ПЗУ модуля необходимо выбрать нужный модуль в таблице и нажать соответствующую кнопку в конфигураторе. Каждый модуль расширения имеет свои индивидуальные параметры. Окно настройки содержит кнопки:

Запись — сохранить произведенные настройки в ПЗУ устройства. В случае успешного выполнения записи необходимо нажать кнопку «Ок», затем «Назад», после чего перезагрузить питание модуля и повторно инициировать поиск в главном меню.
Чтение — однократно вычитать ПЗУ модуля.
Восстановить заводские настройки — вернуть все настраиваемые параметры к значениям по умолчанию.
Назад — закрыть окно настроек и вернуться в главное меню конфигуратора.

Процесс настройки ОЗУ

Примечание: При подаче папряжения на модуль применяются настройки из ПЗУ.

Для начала настройки параметров ОЗУ модуля необходимо выбрать нужный модуль в таблице и нажать соответствующую кнопку в конфигураторе. Каждый модуль расширения имеет свои индивидуальные параметры. Окно настройки содержит кнопки:

Запись — сохранить произведенные настройки в ОЗУ устройства.
Чтение — однократно вычитать ОЗУ модуля.
Циклический опрос — непрерывный циклический опрос модуля каждые 500 миллисекунд.
Назад — закрыть окно настроек и вернуться в главное меню конфигуратора.
