БТ75-405 Модуль ввода (TC6)

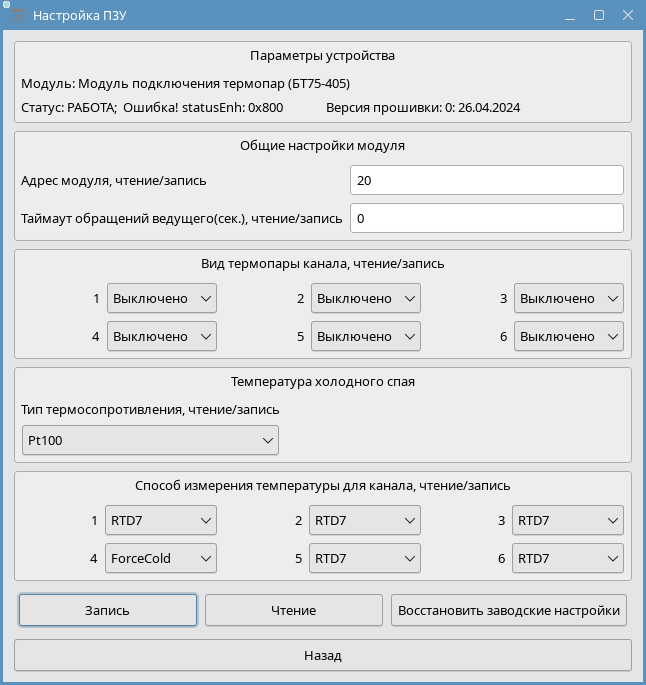

Настройка ПЗУ

• Адрес модуля – уникальный адрес модуля от 1 до 248.
• Таймаут обращений ведущего (сек) – время, в течение которого на модуле должен появиться сигнал «ERR» при отсутствии обращения к модулю. Задается в секундах с точностью до десятых.

  Например, значение 25 соответствует 2,5 секундам.

• Вид термопары канала — выбор типа измерительного датчика и активация канала:
  • Выключено — канал отключен.
  • L — используется термопара типа L.
  • K — используется термопара типа K.
• Тип термосопротивления — настройка канала для подключения термометра сопротивления, используемого для компенсации температуры холодного спая (концов термопары).
  • Выключено — компенсация холодного спая отключена.
  • Cu50 — для компенсации используется термосопротивление типа Cu50.
  • Pt100 — для компенсации используется термосопротивление типа Pt100.
• Способ измерения температуры для канала — выбор источника данных для компенсации температуры холодного спая.
  • Внутр. терм. — компенсация выполняется по показаниям встроенного термометра модуля.
  • RTD7 — компенсация выполняется по показаниям внешнего термометра сопротивления, подключенного к выделенному каналу (канал 7).
  • ForceCold — значение из регистра ForceCold в ОЗУ.

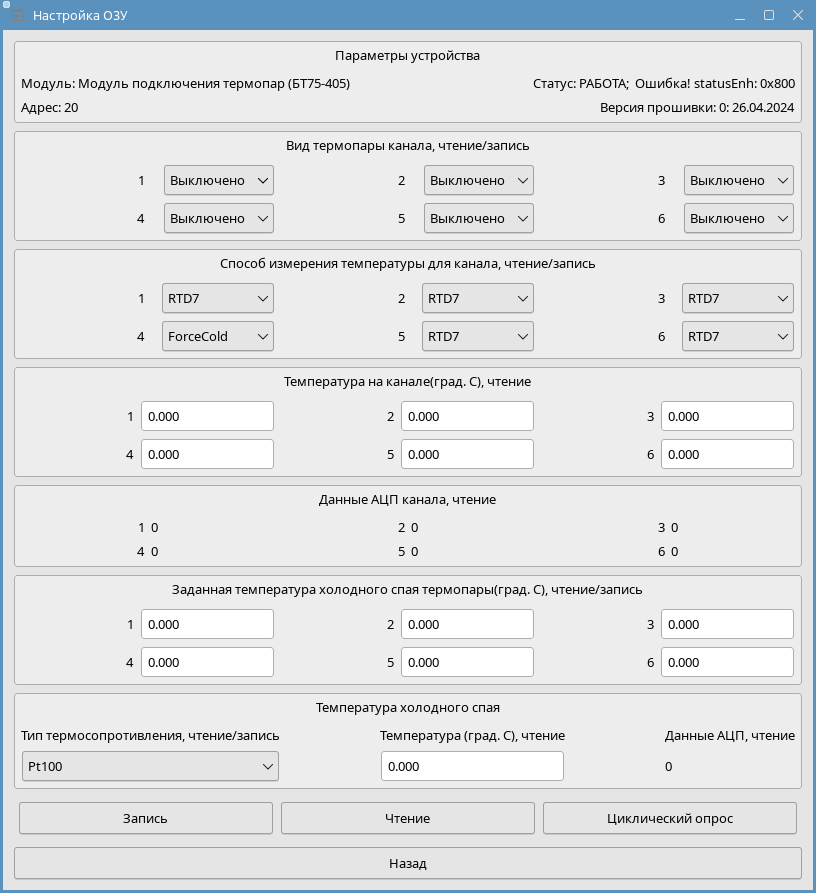

Настройка ОЗУ

• Вид термопары канала — выбор типа измерительного датчика и активация канала:
  • Выключено — канал отключен.
  • L — используется термопара типа L.
  • K — используется термопара типа K.
• Способ измерения температуры для канала — выбор источника данных для компенсации температуры холодного спая.
  • Внутр. терм. — компенсация выполняется по показаниям встроенного термометра модуля.
  • RTD7 — компенсация выполняется по показаниям внешнего термометра сопротивления, подключенного к выделенному каналу (канал 7).
  • ForceCold — значение из регистра ForceCold в ОЗУ.
• Температура на канале — рассчитанная температура в градусах Цельсия, полученная с учетом компенсации холодного спая. Диапазон значений: от −2147483,648 до 2147483,647 °C.
• Данные АЦП канала — "сырое" цифровое значение, считанное с аналого-цифрового преобразователя (АЦП) для основного измерительного канала. Диапазон значений: от 0 до 4294967295.
• Заданная температура холодного спая термопары — поле для ввода значения температуры.
• Температура холодного спая — конфигурация и данные канала компенсации холодного спая.
  • Тип термосопротивления — выбор датчика для компенсации.
    • Выключено — компенсация холодного спая отключена.
    • Cu50 — используется термосопротивление типа Cu50.
    • Pt100 — используется термосопротивление типа Pt100.
  • Температура — рассчитанная температура холодных концов термопары в градусах Цельсия. Диапазон значений: от −2147483,648 до 2147483,647.
  • Данные АЦП — "сырое" цифровое значение с АЦП для канала компенсации холодного спая. Диапазон значений: от 0 до 4294967295.
