БТ76-403А Модуль ввода 0-10 В (AI16)

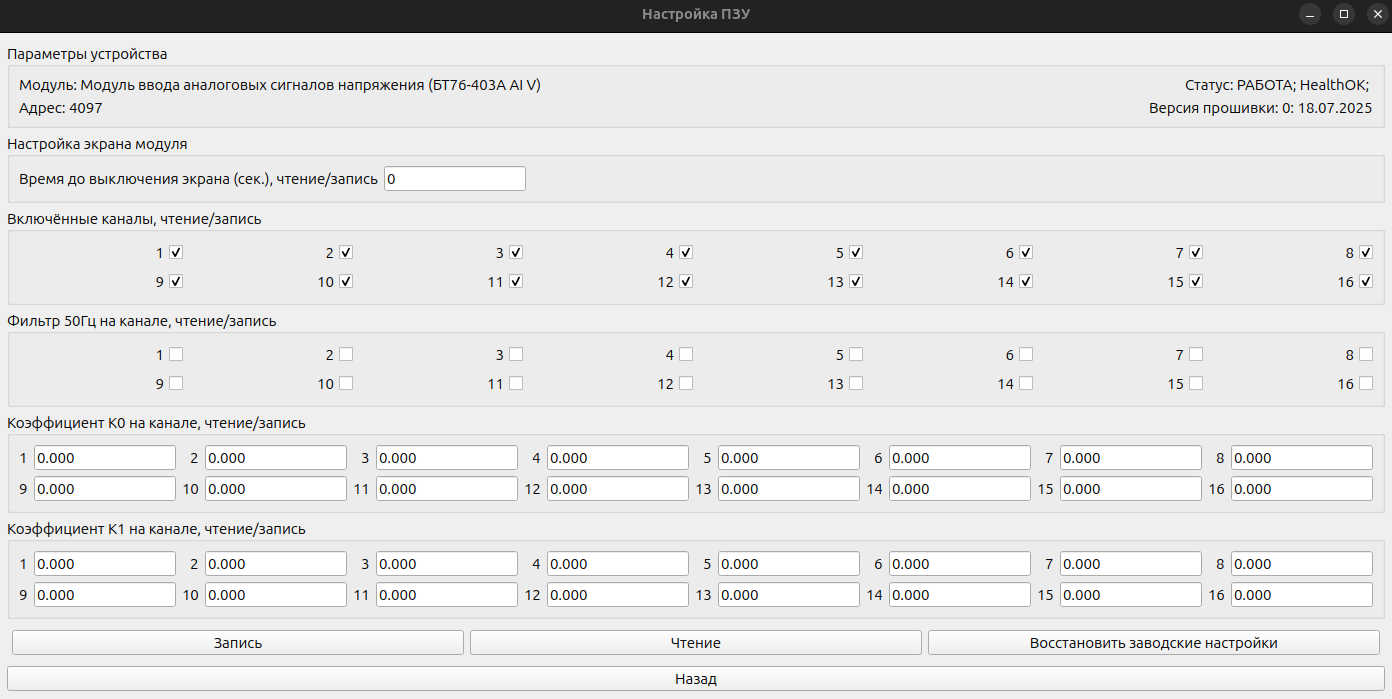

Настройка ПЗУ

Время до выключения экрана — время неактивности до автоматического отключения подсветки дисплея.
- Допустимые значения: от 0 до 255 секунд.
  - 0 — подсветка экрана постоянно включена.
  - 1 – 255 — время в секундах до автоматического отключения подсветки.

    Примечание: Касание экрана активирует подсветку повторно; таймер сбрасывается и отсчёт времени до следующего отключения начинается заново.
Включенные каналы — активирует аналоговый канал для работы в основном алгоритме управления. Только для включенных каналов состояние передается в контроллер.
Фильтр 50 Гц на канале – включает аналоговый фильтр нижних частот с частотой среза 50 Гц. Фильтр подавляет сетевые помехи (50 Гц и выше), усредняя и сглаживая входной сигнал для повышения стабильности и точности измерения.
Коэффициент К0 – масштабирующий множитель (коэффициент усиления) для линейного преобразования. Используется для перевода raw-значения АЦП (ток, напряжение) в инженерные единицы (например, °C, бар, м/с). Допустимые значения: от 0 до 16777,215.
Коэффициент К1 – аддитивная поправка (смещение) для линейного преобразования. Допустимые значения: от -8388,608 до 8388,607.

Примечание

Преобразование измеренного значения в инженерную величину выполняется по формуле: DATA(x) = K0(x) * Val(x) + K1(x)

x – номер канала.
DATA(x) – результирующее выходное значение канала в инженерных единицах.
Val(x) – "сырое" измеренное значение с АЦП канала.

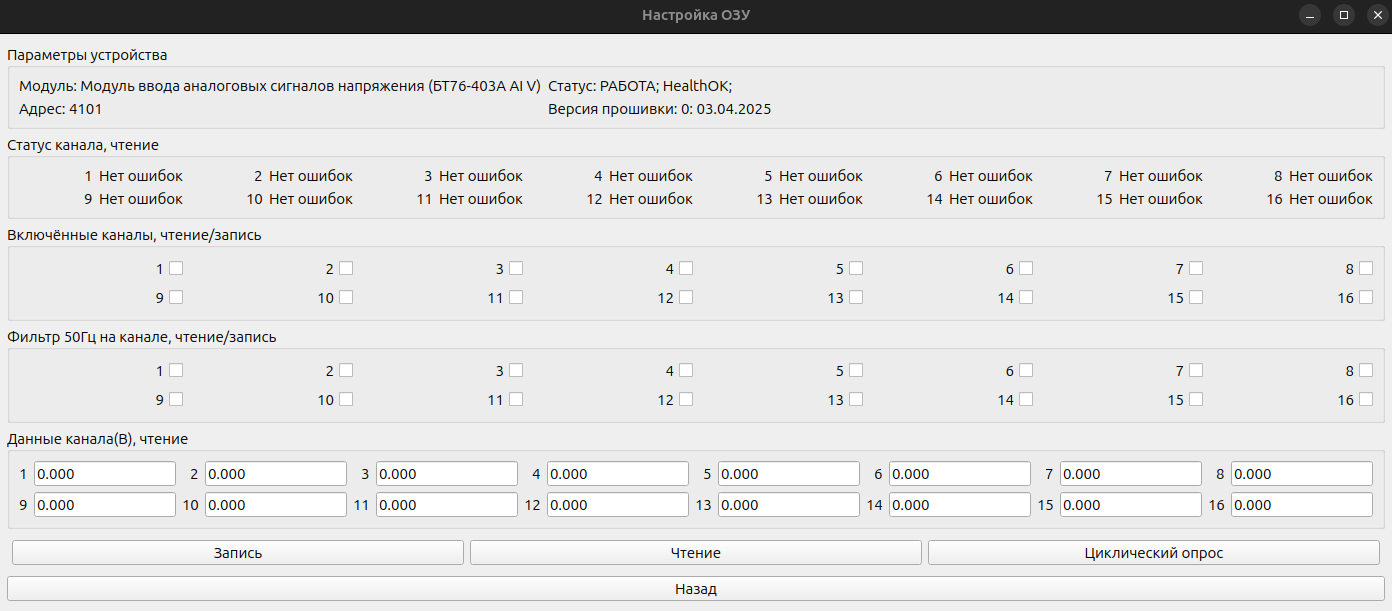

Настройка ОЗУ

Важно

В некоторых случаях значение напряжения, полученное каналом, может не соответствовать реальному. В такой ситуации необходимо сначала проверить коэффициент смещения с помощью меню «Калибровка» в главном окне конфигуратора.

Статус канала — текущее состояние диагностики канала:
- Нет ошибок — канал работает в штатном режиме.
- Превышен уровень — превышение максимального значения инженерной величины.
- Данные < мин. уровня — значение ниже минимального порога инженерной величины.
- Ошибка измерений — общая ошибка измерения на канале.
Включённые каналы — разрешение работы канала. При активации индикатор канала на лицевой панели модуля горит зеленым (норма) или оранжевым (авария).
Фильтр 50 Гц на канале — включение аналогового фильтра нижних частот. Фильтр подавляет сетевые помехи (50 Гц), усредняя входной сигнал для повышения стабильности измерения.
Данные канала — текущее измеренное значение в инженерных единицах после применения коэффициентов масштабирования K0 и K1. Диапазон значений: от 0 до 4294967,295.
