БТ76-404 Модуль вывода 4-20 мА (AO4)

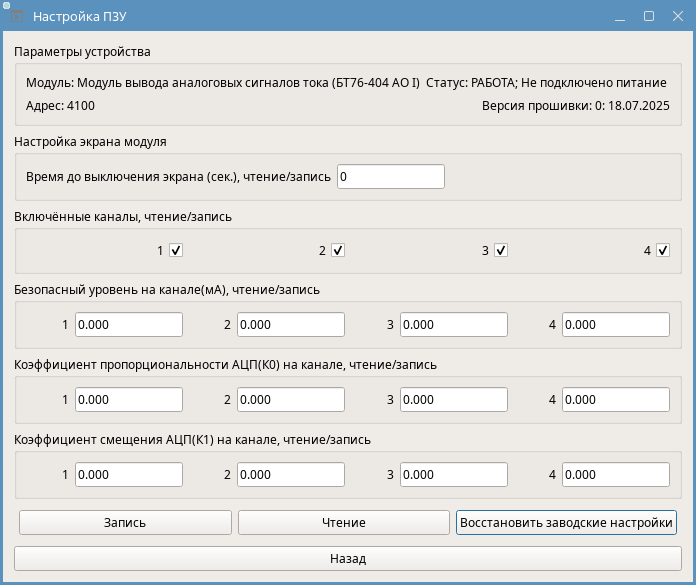

Настройка ПЗУ

Время до выключения экрана — время неактивности до автоматического отключения подсветки дисплея.
- Допустимые значения: от 0 до 255 секунд.
  - 0 — подсветка экрана постоянно включена.
  - 1 – 255 — время в секундах до автоматического отключения подсветки.

    Примечание: Касание экрана активирует подсветку повторно; таймер сбрасывается и отсчёт времени до следующего отключения начинается заново.
Включенные каналы — активирует аналоговый канал для работы в основном алгоритме управления. Только для включенных каналов состояние передается в контроллер.

Примечание

Для модуля БТ76-404 не требуется предварительное включение каналов в режиме работы с ПЗУ модуля. Каналы включаются автоматически при вводе значений в поле "Задание значений" в режиме работы с ОЗУ.

Если для канала установлено значение «Безопасный уровень на канале», то предварительное включение канала в ПЗУ потребуется.

Безопасный уровень при аварии — значение, выдаваемое каналом при обнаружении аппаратного сбоя или обрыва цепи. Гарантирует предсказуемое поведение системы в аварийной ситуации. Диапазон: от 0 до 65, 535 (в мА для токовых входов или в В для входов напряжения).
Коэффициент пропорциональности АЦП (К0) — масштабирующий коэффициент для линейного преобразования. Используется для калибровки и перевода "сырого" значения АЦП в инженерные единицы измерения. Допустимые значения: от 0 до 65.535.
Коэффициент смещения АЦП (К1) — аддитивная поправка для линейного преобразования. Компенсирует систематическое смещение нуля измерительной цепи. Допустимые значения: от -32,768 до 32,767.

Примечание

Преобразование измеренного значения АЦП в инженерную величину выполняется по формуле: DATA(x) = K0(x) * Val(x) + K1(x) - x – номер канала. - DATA(x) – результирующее выходное значение канала в инженерных единицах. - Val(x) – исходное (raw) значение, полученное с АЦП канала.

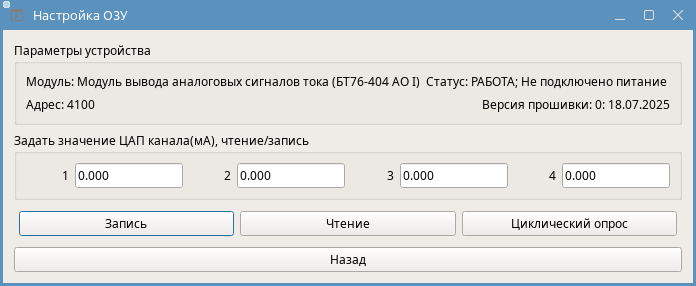

Настройка ОЗУ

Важно

В некоторых случаях значение тока, формируемое каналом, может не соответствовать реальному. В такой ситуации необходимо сначала проверить коэффициент смещения с помощью меню «Калибровка» в главном окне конфигуратора.

Задание каналов ЦАП — устанавливает выходное значение для аналогового канала. Заданная величина преобразуется в соответствующий токовый сигнал на выходе модуля. Допустимые значения: от 0 до 65,535 (в инженерных единицах, соответствующих настройкам шкалирования).
