БТ76-405А Модуль ввода (RTD2)
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания (через общую шину) | 24 В | Потребляемая мощность | 4,2 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество изолированных каналов | 2 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрядность АЦП | 24 бит | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество изолированных каналов термосопротивлений | 2 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Типы поддерживаемых термосопротивлений по ГОСТ Р 8.625-2006 | ТСП (50П,100П), ТСМ (50М,100М) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазоны измерения термосопротивлений | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Термосопротивление (ТСП) 50П (от -200 °C до 400 °C) | ± 0,7 °C | Термосопротивление (ТСП) 100П (от -200 °C до 400 °C) | ± 0,7 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Термосопротивление (ТСП) 50П (от -180 °C до 200 °C) | ± 0,7 °C | Термосопротивление (ТСП) 100П (от -180 °C до 200 °C) | ± 0,7 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | 40 х 180 х 149,5 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия/td> | 0,4 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Средний срок службы | не менее 10 лет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

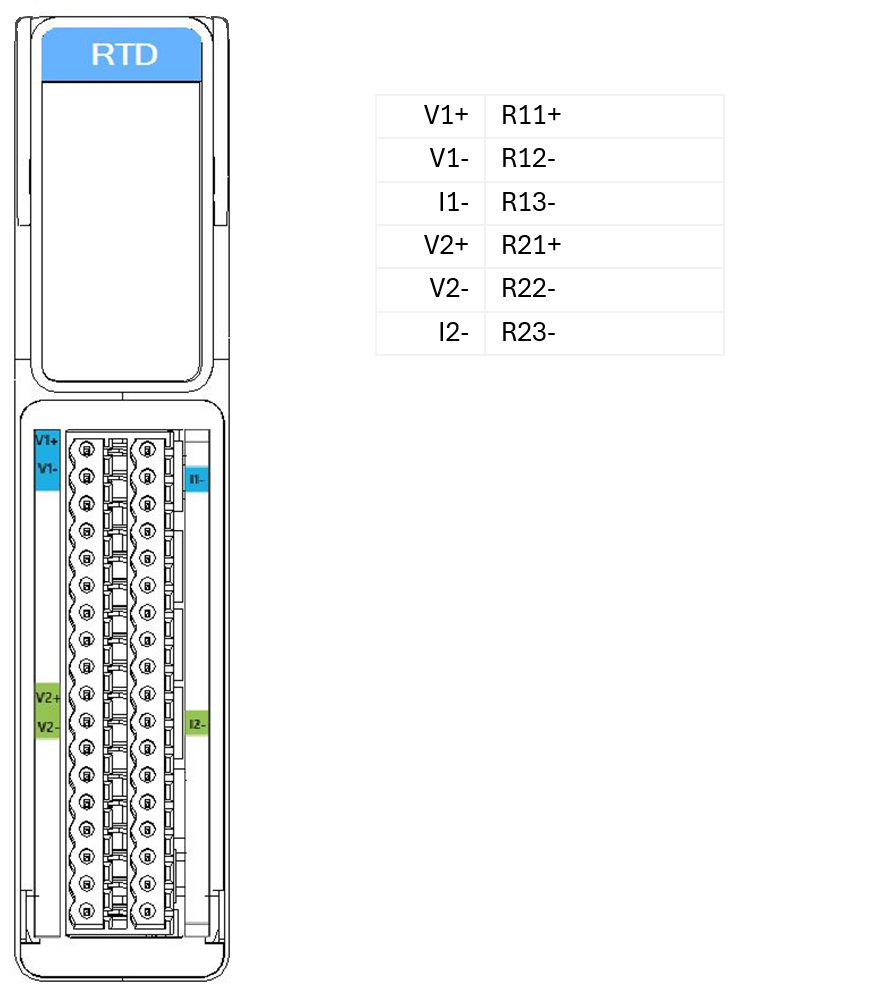

Внешние подключения
Описание модуля
Модуль БТ76-405А предназначен для приема входных аналоговых сигналов с датчиков температуры (термосопротивлений).
Модуль состоит из следующих основных компонентов:
- управляющего узла, включающего микроконтроллер со вспомогательными электронными компонентами, необходимыми для выполнения программы модуля, предварительной обработки данных, поступающих с входных каналов, связи с центральным процессором и т. д., а также источники питания, обеспечивающие необходимые напряжения для работы модуля.
- входных каналов, включающих электронные компоненты (АЦП) для подключения внешних сигналов и их преобразования в формат, необходимый для обработки управляющим узлом, электронные компоненты, обеспечивающие гальваническую изоляцию, и компоненты, формирующие питание для «изолированной» части.
На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.
Питание модуля осуществляется от модуля БТ76-001 по общей шине.
Линии для подключения внешних электрических цепей к каналам ввода сигналов термосопротивлений выведены на разъемы, расположенные на Лицевой панели модуля.
Принцип работы
Принцип работы модуля заключается в преобразовании входного аналогового сигнала (величины измеренной температуры от подключенного к каналу термосопротивления) в цифровой код, который обрабатывается микроконтроллером.
Микроконтроллер по очереди переключает измерительные каналы в соответствии со встроенной программой. Данные с измерительных каналов подаются на АЦП, который на их основе формирует последовательный код и передает его микроконтроллеру. Микроконтроллер обрабатывает код и передает его в процессорный модуль для дальнейшей обработки.

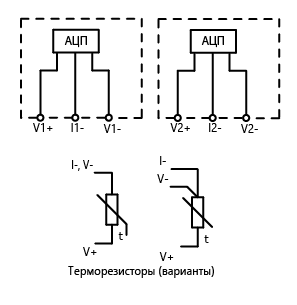

Схема подключений
Блок индикации модуля
Важно
Непрерывная индикация логотипа НИИСИ РАН указывает на то, что система не была инициализирована, поскольку в микроконтроллер модуля не было загружено необходимое программное обеспечение.
| Название индикатора | Состояние |
|---|---|
| RUN | Зеленый цвета индикатора — штатная работа модуля. Индикатор выключен — сбой. |
| ERR | Красный цвет индикатора — ошибка работы модуля. |
| B1, B2 | Индикация обмена данными по шине EtherCAT. |
| 1 — 2 | Отображают активность на соответствующих каналах. Без цвета — канал выключен. Зеленый — измерение температуры. Оранжевый — ошибка измерения. |
| DIAG | Кнопка на дисплее. При нажатии отображает экран с диагностической информацией. |
| INFO | Кнопка на дисплее. При нажатии отображает информацию о прошивках. |
| * | Мигание с интервалом 1 сек и синий цвет индикатора указывает на то, что подсистема индикации работает нормально. Красный цвет индикатора или индикатор не мигает — ошибка. |
