БТ75-405 Модуль ввода (TC6)
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания (через общую шину) | 24 В | Потребляемая мощность | 1,0 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество изолированных каналов терморпар | 6 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | групповая | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число групп | 3 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество каналов в группе | 2 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество изолированных каналов термосопротивлений | 1 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрядность АЦП | 24 бит | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Типы поддерживаемых термопар по ГОСТ Р 8.585-2001 | ТХА (К), ТХК (L) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Типы поддерживаемых термосопротивлений по ГОСТ Р 8.625-2006 | ТСП (50П,100П), ТСМ (50М,100М) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Основная приведенная погрешность во всем температурном диапазоне | 0,15 % | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазоны измерения термопар | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Термопара TXA (K) (от -210 °C до 940 °C) | ± 2,5 °C | Термопара TXK (L) (от -200 °C до 400 °C) | ± 2 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазоны измерения термосопротивлений | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Термосопротивление (ТСП) 50П (от -200 °C до 400 °C) | ± 0,7 °C | Термосопротивление (ТСП) 100П (от -200 °C до 400 °C) | ± 0,7 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Термосопротивление (ТСП) 50П (от -180 °C до 200 °C) | ± 0,7 °C | Термосопротивление (ТСП) 100П (от -180 °C до 200 °C) | ± 0,7 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Без учета шинного соединителя | 22,6 х 107,7 х 113,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| С учетом шинного соединителя | 29,2 х 107,7 х 113,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия | 0,09 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

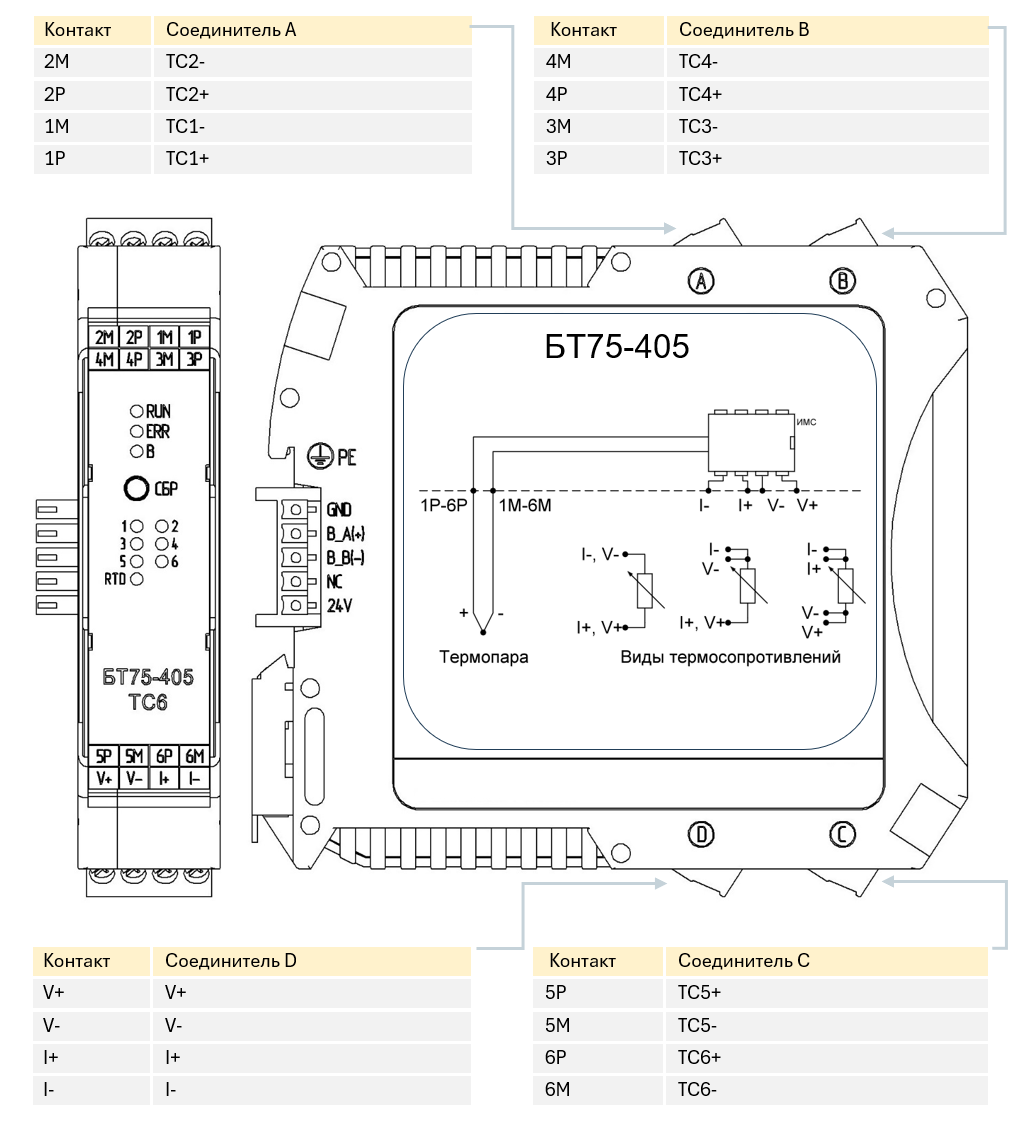

Внешние подключения
Описание модуля
Модуль БТ75-405 (TC6) состоит из следующих основных компонентов:
- управляющего блока, который содержит микроконтроллер и вспомогательные электронные компоненты, необходимые для выполнения программы модуля, предварительной обработки данных, поступающих с каналов ввода, связи с центральным процессором и т. д., а также источники питания, обеспечивающие необходимые напряжения для функционирования модуля;
- каналов ввода, включающих электронные компоненты (АЦП) для подключения внешних сигналов и их преобразования в форму, необходимую для обработки управляющим блоком, электронные компоненты, обеспечивающие гальваническую изоляцию, и компоненты, формирующие питание «изолированной» части.
Модуль содержит:
- 6 входных каналов ввода сигналов термопар, все каналы имеют одинаковую аппаратную реализацию.
- один канал ввода сигналов термосопротивлений.
На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.
Питание модуля осуществляется от модуля БТ75-001 через общую шину.
Линии для подключения внешних электрических цепей к каналам ввода сигналов термосопротивлений выведены на раземы, расположенные на верхней панели («А» и «В») и нижней панели («C») модуля.
Линии для подключения внешних электрических цепей к каналу ввода сигналов термосопротивлений выведены на разъем, расположенный на нижней панели («D») модуля.
На передней панели модуля расположена кнопка аппаратного сброса/перезагрузки «СБР».
Принцип работы
Принцип работы модуля заключается в преобразовании входного аналогового сигнала (величины измеренной температуры от подключенной к каналу термопары или термосопротивления) в цифровой код, который обрабатывается микроконтроллером.
Микроконтроллер по очереди переключает измерительные каналы в соответствии со встроенной программой. Данные с измерительных каналов подаются на АЦП, который на их основе формирует последовательный код и передает его микроконтроллеру. Микроконтроллер обрабатывает код и передает его в процессорный модуль для дальнейшей обработки.
Индикаторы модуля
| Наименование индикатора | Назначение индикатора | Состояние индикатора | Состояние модуля/канала |
|---|---|---|---|
| RUN | Индикация статуса модуля | Горит зеленым | Модуль исправен, питание по внутренней шине присутствует, самодиагностика не выявила сбоев |
| ERR | Индикация исправности модуля | Горит красным | RUN выключен — модуль неисправен, питание по внутренней шине присутствует
RUN включен — зафиксировано срабатывание установленного таймаута при длительном отсутствии обращений процессорного к данному модулю |
| B | Наличие обмена по внутренним шинам данных | Мигает зеленым | Модуль осуществляет обмен данными по внутренней шине |
| 1..6 | Индикация состояния канала ввода | Горит зеленым | Канал функционирует нормально, состояние входного сигнала ВКЛЮЧЕНО |
| RTD | Индикация состояния канала ввода | Горит зеленым Горит красным |
Канал функционирует нормально, измеряемое значение в допустимом диапазоне Зафиксирована ошибка. Измеряемое значение вне допустимого диапазона |
