БТ75-404 Модуль вывода 4-20 мА (AO4)

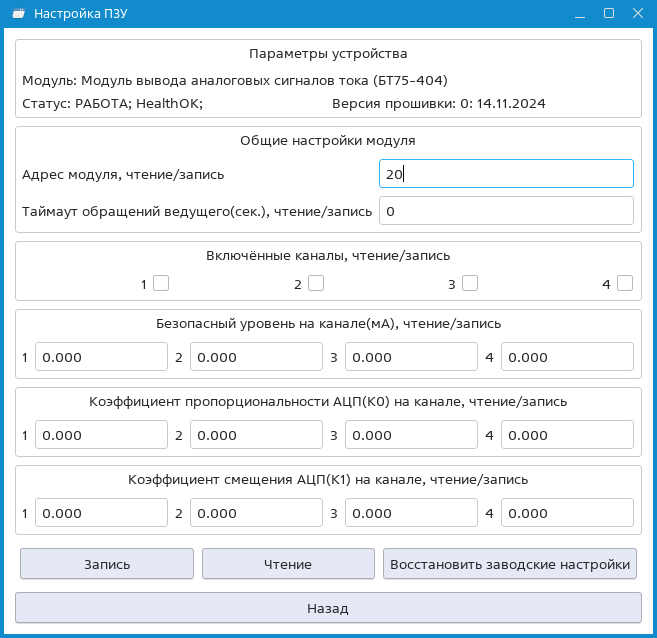

Настройка ПЗУ

  • Адрес модуля – уникальный адрес модуля от 1 до 248.
  • Таймаут обращений ведущего (сек) – время, в течение которого на модуле должен появиться сигнал «ERR» при отсутствии обращения к модулю. Задается в секундах с точностью до десятых.

    Например, значение 25 соответствует 2,5 секундам.

  • Включенные каналы — активирует аналоговый канал для работы в основном алгоритме управления. Только для включенных каналов состояние передается в контроллер.

Примечание

Для модуля БТ76-404 не требуется предварительное включение каналов в режиме работы с ПЗУ модуля. Каналы включаются автоматически при вводе значений в поле "Задание значений" в режиме работы с ОЗУ.

Если для канала установлено значение «Безопасный уровень на канале», то предварительное включение канала в ПЗУ потребуется.

  • Безопасный уровень на канале — значение, выдаваемое каналом при обнаружении аппаратного сбоя или обрыва цепи. Гарантирует предсказуемое поведение системы в аварийной ситуации. Диапазон: от 0 до 65,535 (в мА для токовых входов или в В для входов напряжения).
  • Коэффициент пропорциональности АЦП (К0) на канале — масштабирующий коэффициент для линейного преобразования. Используется для калибровки и перевода "сырого" значения АЦП в инженерные единицы измерения. Допустимые значения: от 0 до 65,535.
  • Коэффициент смещения АЦП (К1) на канале — аддитивная поправка для линейного преобразования. Компенсирует систематическое смещение нуля измерительной цепи. Допустимые значения: от -32,768 до 32,767.

Примечание

Преобразование измеренного значения АЦП в инженерную величину выполняется по формуле: DATA(x) = K0(x) * Val(x) + K1(x) - x – номер канала. - DATA(x) – результирующее выходное значение канала в инженерных единицах. - Val(x) – исходное (raw) значение, полученное с АЦП канала.

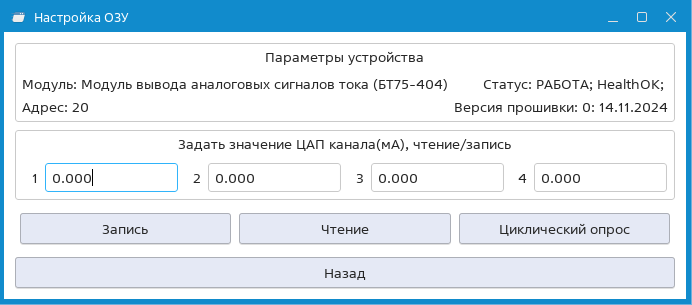

Настройка ОЗУ

Важно

В некоторых случаях значение тока, формируемое каналом, может не соответствовать реальному. В такой ситуации необходимо сначала проверить коэффициент смещения с помощью меню «Калибровка» в главном окне конфигуратора.

  • Задание значение ЦАП канала — устанавливает выходное значение для аналогового канала. Заданная величина преобразуется в соответствующий токовый сигнал на выходе модуля. Допустимые значения: от 0 до 65,535 (в инженерных единицах, соответствующих настройкам шкалирования).
