БТ75-409 Модуль ввода (DI6)

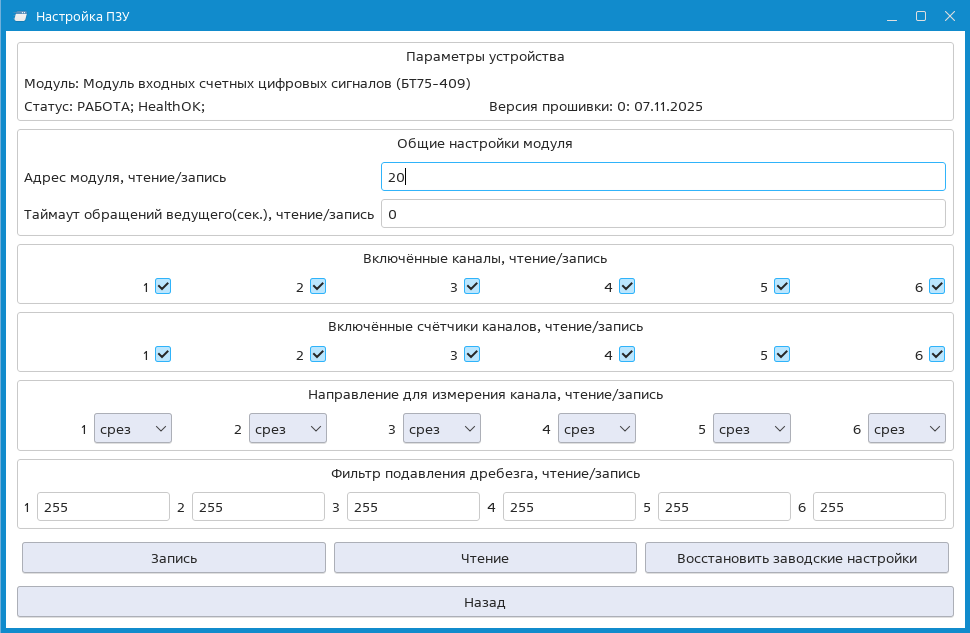

Настройка ПЗУ

• Адрес модуля – уникальный адрес модуля от 1 до 248.
• Таймаут обращений ведущего (сек) – время, в течение которого на модуле должен появиться сигнал «ERR» при отсутствии обращения к модулю. Задается в секундах с точностью до десятых.

  Например, значение 25 соответствует 2,5 секундам.

• Включенные каналы — активирует дискретный канал для работы в основном алгоритме управления. Только для включенных каналов состояние передается в контроллер.
• Включенные счетчики каналов — разрешение подсчета импульсов для канала.
• Направление для измерения канала — определяет, по какому фронту сигнала происходит инкремент счетчика:
  • фронт — подсчет по переднему фронту (переход канала из состояния Выкл в состояние Вкл).
  • срез — подсчет по заднему фронту (переход значения канала канала из состояния Вкл в состояние Выкл).
• Фильтр подавления дребезга — время задержки входного антидребезгового фильтра канала. Значения от 0 до 255 (0xFF):
  • 0 – фильтр не включен;
  • 1 – 2,56 мкс;
  • 2 – 2*2,56=5,12 мкс;
  • 255 – 0,65 мс.

    Для корректного счета импульсов требуется указать значение 255.

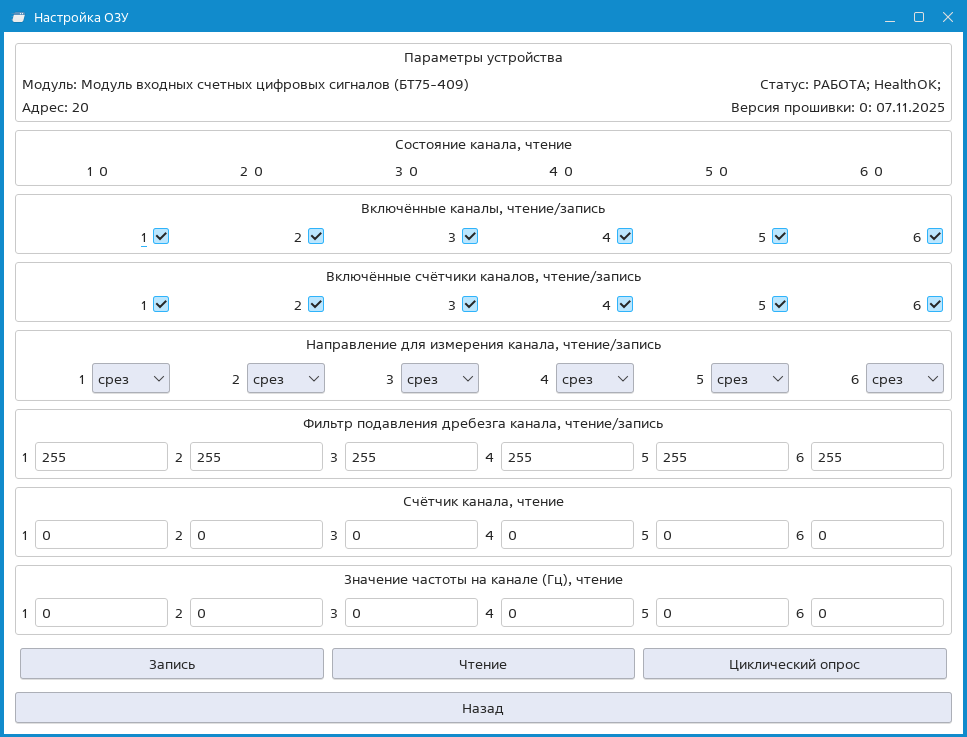

Настройка ОЗУ

test

• Состояние канала — текущее дискретное состояние входа, считанное с физического канала:
  • 1 — высокий уровень сигнала (замкнутая цепь, контакт активен).
  • 0 — низкий уровень сигнала (разомкнутая цепь, контакт неактивен).
• Включенные каналы — позволяет принудительно активировать или отключить канал, имитируя его состояние.
• Включенные счетчики каналов — разрешение подсчета импульсов для канала.
• Направление для измерения канала — настройка типа счетного события для каждого канала (актуальна только при включенном счетчике):
  • фронт — значение счетчика увеличивается на 1 по переднему фронту.
  • срез - значение счетчика увеличивается на 1 по заднему фронту.
• Фильтр подавления дребезга — время задержки входного антидребезгового фильтра канала. Значения от 0 до 255 (0xFF):
  • 0 – фильтр не включен;
  • 1 – 2,56 мкс;
  • 2 – 2*2,56=5,12 мкс;
  • 255 – 0,65 мс.

    Для корректного счета импульсов требуется указать значение 255.

• Счетчик канала — текущее накопленное значение счетчика входных импульсов. 32-битный счетчик с диапазоном от 0 до 4 294 967 295.
• Значение частоты на канале — измеренное значение частоты входного сигнала в Гц.
