БТ76-402 Модуль вывода (DO32)

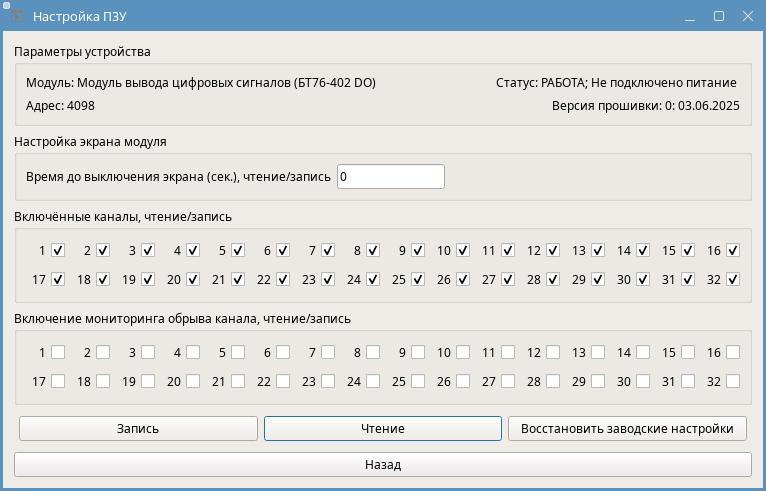

Настройка ПЗУ

• Время до выключения экрана — время неактивности до автоматического отключения подсветки дисплея.
  • Допустимые значения: от 0 до 255 секунд.
    • 0 — подсветка экрана постоянно включена.
    • 1 – 255 — время в секундах до автоматического отключения подсветки.

      Примечание: Касание экрана активирует подсветку повторно; таймер сбрасывается и отсчёт времени до следующего отключения начинается заново.

• Включенные каналы — активирует дискретный канал для работы в основном алгоритме управления. Только для включенных каналов состояние передается в контроллер.
• Включение мониторинга обрыва каналов — контроль целостности входной цепи. При обрыве индикатор канала на модуле светится оранжевым.

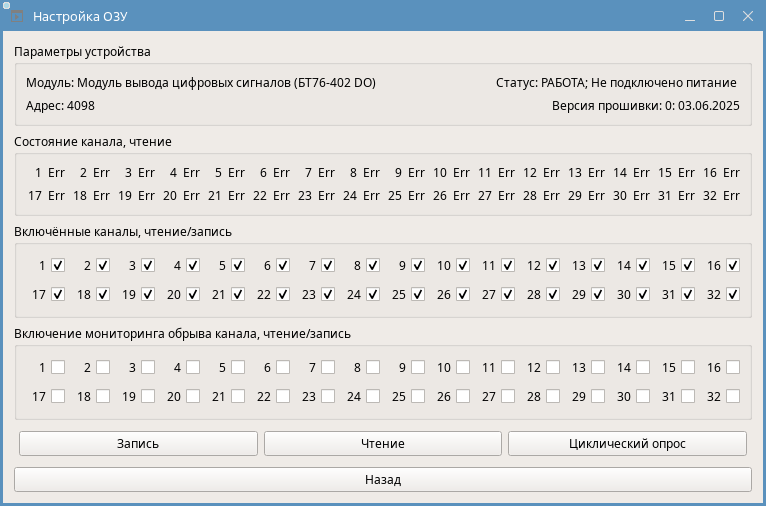

Настройка ОЗУ

• Статусы каналов — текущее состояние выхода, считанное с физического канала:
  • Ok — канал исправен.
  • Err — канал неисправен.
• Включенные каналы — позволяет принудительно активировать или отключить канал, имитируя его состояние для логики ПЛК. Состояние индикатора на модуле соответствует установленному значению (зеленый — активен, оранжевый — принудительно активен при обрыве).
• Включение мониторинга обрыва каналов — разрешение или блокировка функции диагностики обрыва для каждого канала.
