БТ76-001 Модуль питания
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон входного напряжения | 18...36 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимое пиковое напряжение в течение 100 мс | 50 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон выходного напряжения | 22,8...25,2 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выходная мощность | 50 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габариты | 40 х 180 х 149,5 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия | 0,8 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Средний срок службы | не менее 10 лет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты от внешних воздействий | IP20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

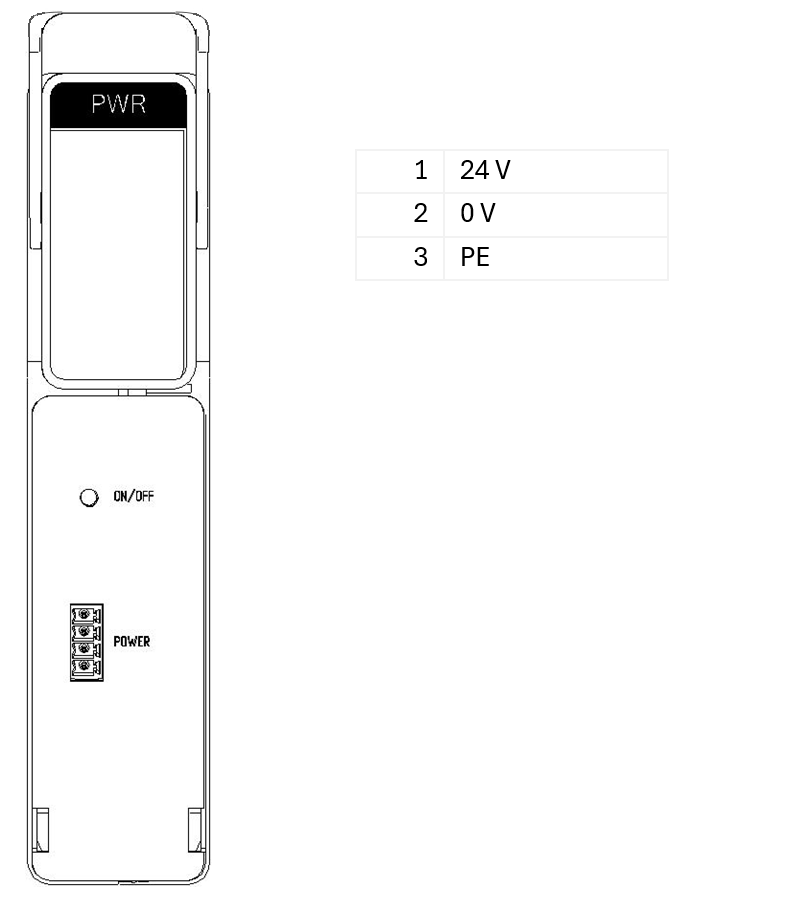

Внешние подключения
Описание модуля
Модуль БТ76-001 обеспечивает фильтрацию и стабилизацию входного питания, электропитание внутренних потребителей контроллера стабилизированным напряжением 24 В с обеспечением функций «горячей» замены, «горячего» и «холодного» резервирования модулей питания.
Модуль БТ76-001 состоит из следующих основных компонентов:
- блока фильтрации и электронной защиты первичной сети питания. Блок включает в себя электронный узел контроля входного напряжения с индикатором входного напряжения питания «PWI», узел защиты от переполюсовки, узел ограничителя входного тока, фильтр по первичной сети питания, заменяемый плавкий предохранитель.
- мощного преобразователя DC-DC 24/24 В, состоящий из входных накопительных конденсаторов, преобразователя, изолирующего DC-DC мощностью не менее 250 Вт, узла программно-управляемой регулировки выходного напряжения, узла выходного «идеального» диода и узла контроля напряжения на выходе.
- блока управления и мониторинга. Основными компонентами блока являются микроконтроллер, управляющий режимами функционирования модуля питания, маломощный преобразователь DC-DC и приемопередатчики интерфейса RS-485 для связи с модулями контроллера по внутренней шине(??).
В верхней части передней панели модуля размещен блок индикации, отображающий состояние модуля.
На лицевой панели модуля расположены:
- кнопка включения/выключения выходного питания «ON/OFF».
- соединитель для подключения первичного питания.
Модуль питания БТ76-001 обеспечивает:
- защиту от превышения напряжения в первичной цепи свыше 50 В.
- защиту от обратной полярности в первичной цепи.
- отключение первичной сети из-за превышений параметров по напряжению и по входному току.
- нормальную работу при перерывах первичного питания длительностью до 20 мс.
На базе блока управления и мониторинга реализованы следующие функции дистанционного контроля и диагностики:
- определения уровня напряжения первичной сети.
- определение состояния вторичной сети.
- измерение тока потребления (нагрузки) вторичной сети.
- измерение температурного режима модуля питания.
- управление включением и выключением основного DC-DC преобразователя.
- сброс/перезагрузка блока управления и мониторинга.
- получение данных из ППЗУ журнала событий.
- получение данных по току потребления во вторичной сети и температурному режиму за определенный период времени.
Блок индикации модуля
Важно
Непрерывная индикация логотипа НИИСИ РАН указывает на то, что система не была инициализирована, поскольку в микроконтроллер модуля не было загружено необходимое программное обеспечение.
| Название индикатора | Состояние |
|---|---|
| RUN | Зеленый цвета индикатора — штатная работа модуля. Индикатор выключен — сбой. |
| ERR | Красный цвет индикатора — ошибка работы модуля. |
| B1, B2 | Индикация обмена данными по шине EtherCAT. |
| PWI, PWO | Зелёный цвет индикатора указывает на напряжение в допустимом диапазоне, оранжевый — напряжение вне допустимого диапазона. |
| INFO | Кнопка на дисплее. При нажатии отображает информацию о прошивках. |
| DIAG | Кнопка на дисплее. При нажатии отображает экран с диагностической информацией. |
| * | Мигание с интервалом 1 сек и синий цвет индикатора указывает на то, что подсистема индикации работает нормально. Красный цвет индикатора или индикатор не мигает — ошибка. |
