БТ76-405А Модуль ввода (RTD 2)

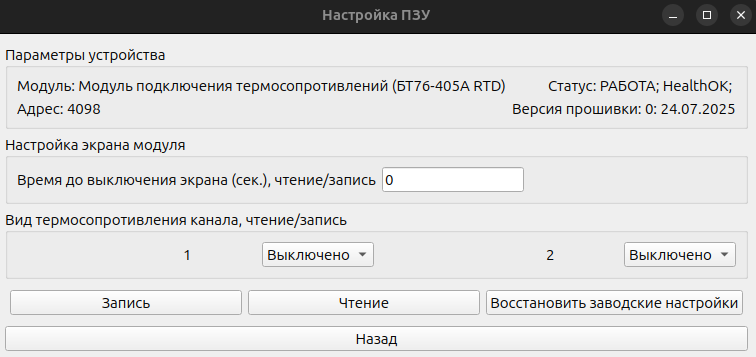

Настройка ПЗУ

• Время до выключения экрана — время неактивности до автоматического отключения подсветки дисплея.
  • Допустимые значения: от 0 до 255 секунд.
    • 0 — подсветка экрана постоянно включена.
    • 1 – 255 — время в секундах до автоматического отключения подсветки.

      Примечание: Касание экрана активирует подсветку повторно; таймер сбрасывается и отсчёт времени до следующего отключения начинается заново.

• Вид термосопротивления канала — выбор типа подключенного датчика температуры и активация измерительного канала:
  • Выключено — канал измерения температуры отключен.
  • Cu50 — канал настроен для работы с термосопротивлением номиналом 50 Ом при 0°C (Cu50).
  • Pt100 — канал настроен для работы с термосопротивлением номиналом 100 Ом при 0°C (Pt100).

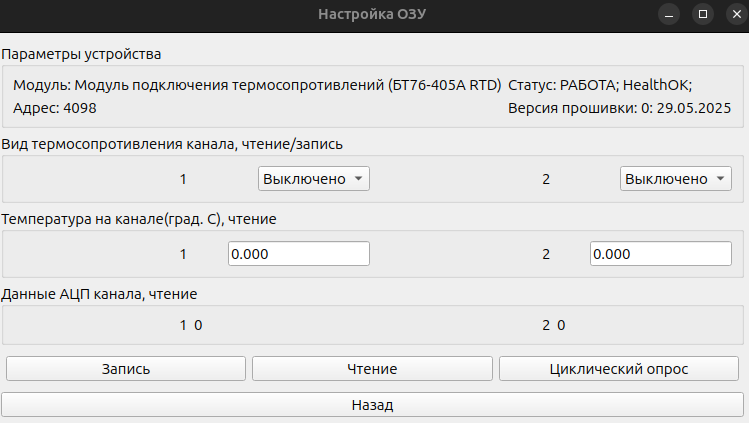

Настройка ОЗУ

• Вид термосопротивления канала — выбор типа активированного датчика и режима работы канала:
  • Выключено — канал отключен.
  • Cu50 — канал настроен на работу с термосопротивлением типа Cu50.
  • Pt100 — канал настроен на работу с термосопротивлением типа Pt100.
• Температура на канале — рассчитанная температура в градусах Цельсия, полученная по данным подключенного термосопротивления. Диапазон значений: от −2147483.648 до 2147483.647.
• Данные АЦП канала — "сырое" цифровое значение, считанное с аналого-цифрового преобразователя (АЦП) для данного измерительного канала. Диапазон значений: от 0 до 4294967295.
