Калибровка модуля
Важно
Для корректной калибровки каналов прошивка модуля должна быть не ниже версии 26.04.24. В противном случае рекомендуется обновить прошивку КМК модуля до этой версии, либо использовать самую последнюю прошивку.
Калибровка вводных каналов
Перечень доступных для калибровки модулей:
- БТ75-403 — модуль измерения аналоговых сигналов силы постоянного тока 4-20 мА.
- БТ75-403a — модуль измерения аналоговых сигналов напряжения пост. тока 0-10 В.

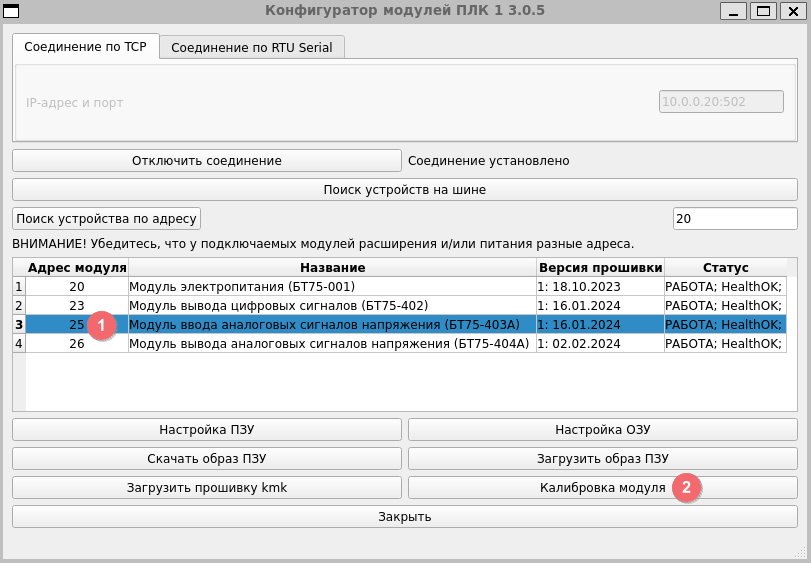

Для проведения калибровки необходимо выбрать модуль в основном окне конфигуратора и нажать кнопку «Калибровка модуля».

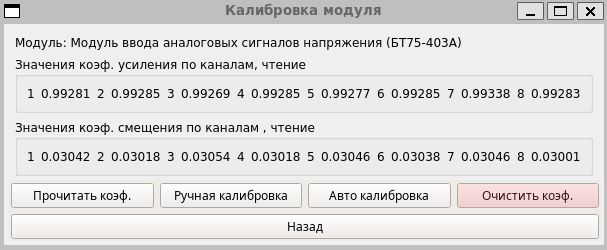

Чтобы сбросить калибровочные коэффициенты необходимо нажать кнопку «Очистить коэффициенты», после чего закрыть окно и перезагрузить модуль.
Если все коэффициенты равны нулю, необходимо нажать кнопку «Ручная калибровка».

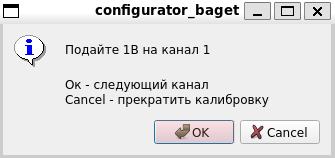

На первом этапе необходимо подать опорное напряжение 1 В на каждый канал. Перед подачей сигнала на экране появится диалоговое окно «Подайте 1 В на канал N» («Подайте 4 мА на канал N» в случае, если используется модуль БТ75-403), где N — номер канала.
На модуле загорится красный индикатор калибруемого канала. После подачи сигнала индикатор загорится зеленым. Для продолжения работы необходимо нажать кнопку «ОК» и подключить калибратор к следующему каналу.

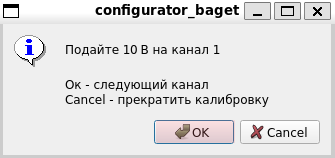

После калибровки 8 канала необходимо проделать аналогичные действия для всех каналов, но с опорным напряжением 10 В («Подайте 20 мА на канал N» в случае, если используется модуль БТ75-403).
После завершения процесса калибровки на экране появится диалоговое окно с сообщением «Параметры успешно записаны». Следует нажать кнопку «Ок».

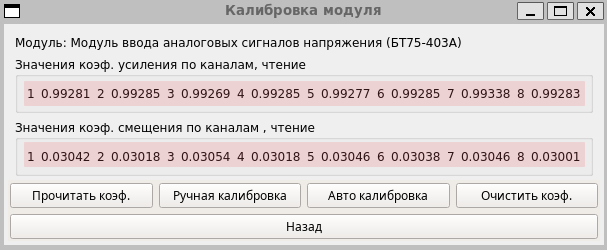

В окне калибровки появятся коэффициенты усиления и коэффициенты смещения для каждого канала.
Важно
Калибровочные коэффициенты не защищены от перезаписи. Это означает, что при записи образа ПЗУ на модуль, калибровочные коэффициенты обнулятся и процесс калибровки необходимо пройти повторно.
Необходимо закрыть окно и перезапустить модуль. Коэффициенты будут применены только после перезагрузки модуля.
Калибровка выводных каналов
Перечень доступных для калибровки модулей:
- БТ75-404 — модуль генерации аналоговых сигналов силы постоянного тока 4-20 мА.
- БТ75-404a — модуль генерации аналоговых сигналов напряжения пост. тока 0-10 В.

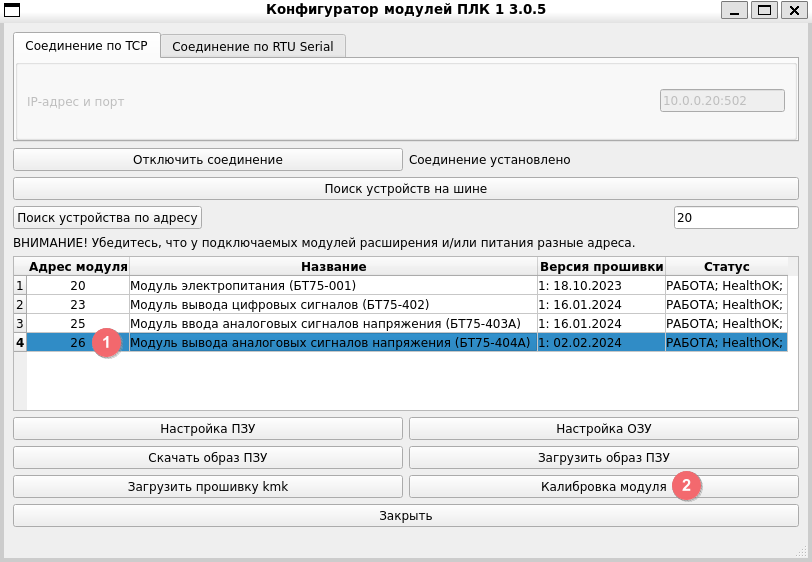

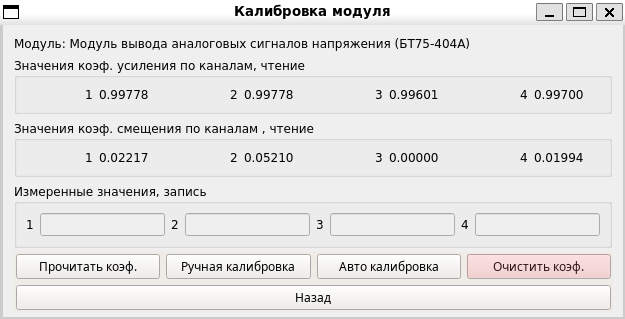

Для проведения калибровки необходимо выбрать модуль в перечне модулей и нажать кнопку «Калибровка модуля».
Чтобы сбросить калибровочные коэффициенты необходимо нажать кнопку «Очистить коэффициенты», после чего закрыть окно и перезагрузить модуль.
Если все коэффициенты равны нулю, необходимо нажать кнопку «Ручная калибровка».

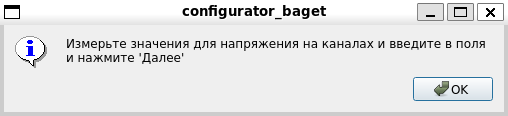

На первом этапе система попросит проверить значение формируемого напряжения на каждом канале, которое должно быть приблизительно равным 1 В (4 мА в случае, если используется модуль БТ75-404).

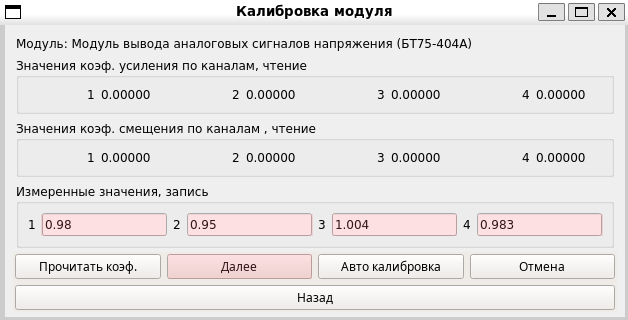

Ввести данные значения в поле «Измеренные значения» для каждого вводного канала и нажать кнопку «Далее».

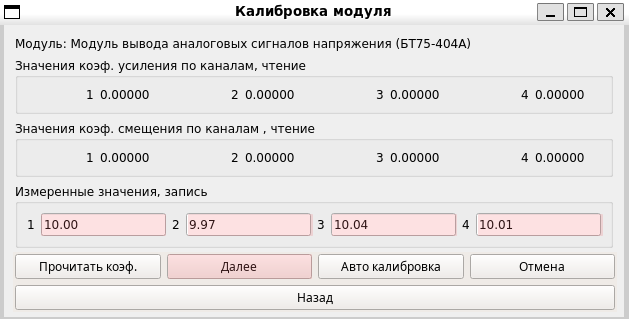

После этого модуль сформирует напряжение приблизительно равное 10 В на каждом выводном канале (20 мА в случае, если используется модуль БТ75-404). Необходимо измерить значения, записать их в поле «Измеренные значения» и нажать кнопку «Далее».

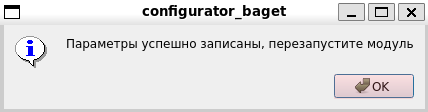

После завершения процесса калибровки на экране появится диалоговое окно с сообщением «Параметры успешно записаны». Следует нажать кнопку «Ок».

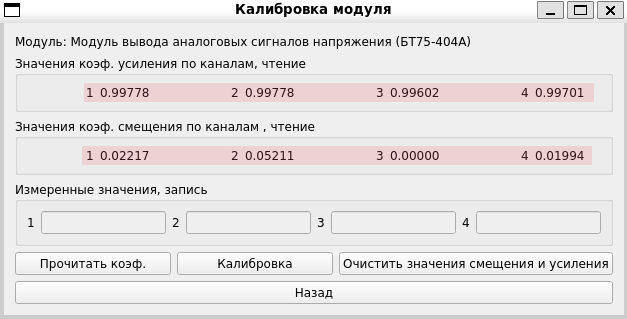

В окне калибровки появятся коэффициенты. Необходимо закрыть окно и перезапустить модуль. Коэффициенты будут применены только после перезагрузки модуля.
Важно
Калибровочные коэффициенты не защищены от перезаписи. Это означает, что при записи образа ПЗУ на модуль, калибровочные коэффициенты обнулятся и процесс калибровки необходимо пройти повторно.
Автокалибровка
Функция автокалибровки удобно использовать, когда нужно настроить сразу несколько десятков модулей.

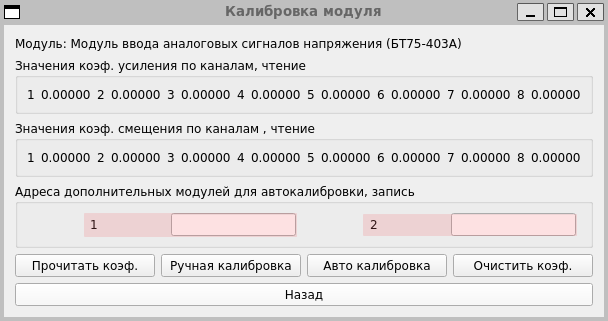

Для калибровки модуля БТ75-403(А) требуется подключить два модуля БТ75-404(А) в общий домен и соединить входы/выходы между собой. Перед началом калибровки необходимо указать адреса обоих калибрующих модулей.
Внимание
Для калибровки модуля БТ76-403(А) из семейства ПЛК2 потребуется четыре модуля БТ76-404(А). Указывать адреса калибрующих модулей не требуется.
Для калибровки модуля БТ75-404(А) достаточно использовать только один БТ75-403(А) в домене. При этом важно правильно подключить каналы: первый — к первому, второй — ко второму и так далее.
Перед калибровкой коэффициенты смещения входов/выходов должны быть обнулены, а сами модули должны быть инициированы (кнопка "Найти доступные устройства" основного окна конфигуратора).
Калибрующие модули должны быть заранее откалиброваны.
