БТ75-406 Модуль ввода (DI6)
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания (через общую шину) | 24 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ток потребления | 17 мА | Потребляемая мощность | 1,5 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество изолированных каналов типа 1 по ГОСТ IEC 61131-2-2012 | 6 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | групповая | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число групп | 3 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество каналов в группе | 2 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальное напряжение пост/перем. тока, прикладываемого к каналу | 220 В (50 Гц) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение детектирования сигнала (уровень логического «0») | 0 до 120 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение детектирования сигнала (уровень логической «1») | от 140 до 220 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток логического «0» (Uвх=0...130 В) | 0...0,65 мА | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток логической «1» (Uвх=220...250 В) | 1,1...1,25 мА | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Без учета шинного соединителя | 22,6 х 107,7 х 113,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| С учетом шинного соединителя | 29,2 х 107,7 х 113,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия | 0,11 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

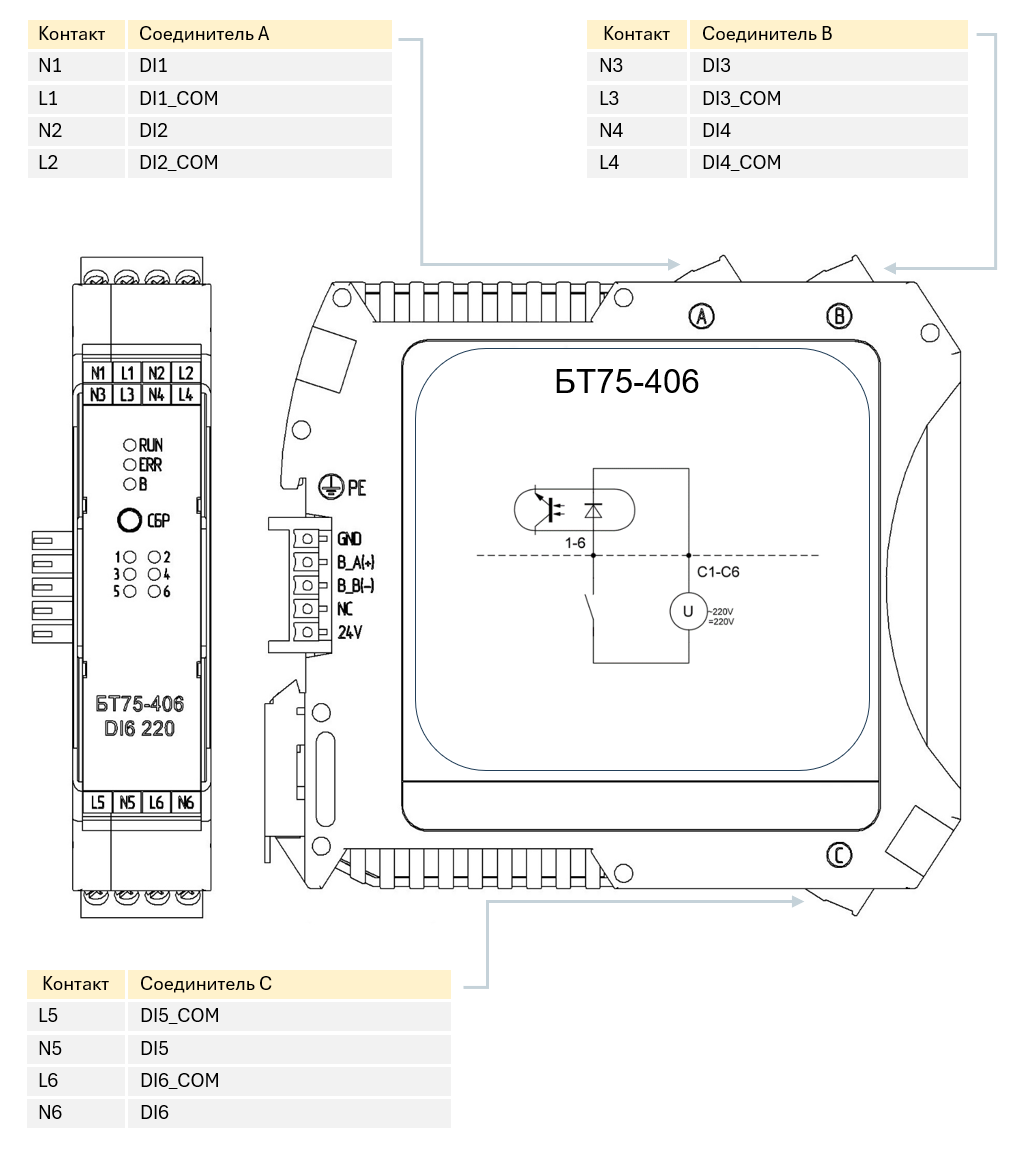

Внешние подключения
Описание модуля
Модуль БТ75-406 (DI6) состоит из следующих основных компонентов:
- управляющего узла, который включает в себя микроконтроллер и вспомогательные электронные компоненты, необходимые для выполнения программы модуля, предварительной обработки данных от каналов ввода, связи с центральным процессором, а также источники питания, обеспечивающие необходимые напряжения для функционирования модуля;
- каналов ввода, включающих электронные компоненты для подключения внешних сигналов и их преобразования в форму, необходимую для обработки управляющим узлом, компоненты, обеспечивающие гальваническую изоляцию, и компоненты, формирующие питание «изолированной» части.
На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.
Питание модуля осуществляется от модуля БТ75-001 по общей шине.
Линии для подключения внешних электрических цепей к каналам ввода цифровых сигналов выведены на разъемы, расположенные на верхней панели («А» и «В») и нижней панели («С») модуля.
На передней панели модуля расположена кнопка аппаратного сброса/перезагрузки «СБР».
Принцип работы
Входной сигнал с соединителя попадает в блок приема, который имеет в своем составе пороговое устройство и оптоизолятор. После этого в модуле осуществляется программная фильтрация входного сигнала. Каждый канал имеет оборудование для защиты входных цепей от перенапряжения.
Индикаторы модуля
| Наименование индикатора | Назначение индикатора | Состояние индикатора | Состояние модуля/канала |
|---|---|---|---|
| RUN | Индикация статуса модуля | Горит зеленым | Модуль исправен, питание по внутренней шине присутствует, и самодиагностика не выявила сбоев |
| ERR | Индикация исправности модуля | Горит красным | RUN выключен - модуль неисправен, питание по внутренней шине присутствует
RUN включен — зафиксировано срабатывание установленного таймаута при длительном отсутствии обращений процессорного модуля к данному модулю |
| B | Наличие обмена по внутренним шинам данных | Мигает зеленым | Модуль осуществляет обмен данными по внутренней шине |
| 1..6 | Индикация состояния канала ввода | Горит зеленым | Канал функционирует нормально, состояние входного сигнала ВКЛЮЧЕНО |
