БТ76-251(А) Модуль коммутационный (RS-485)

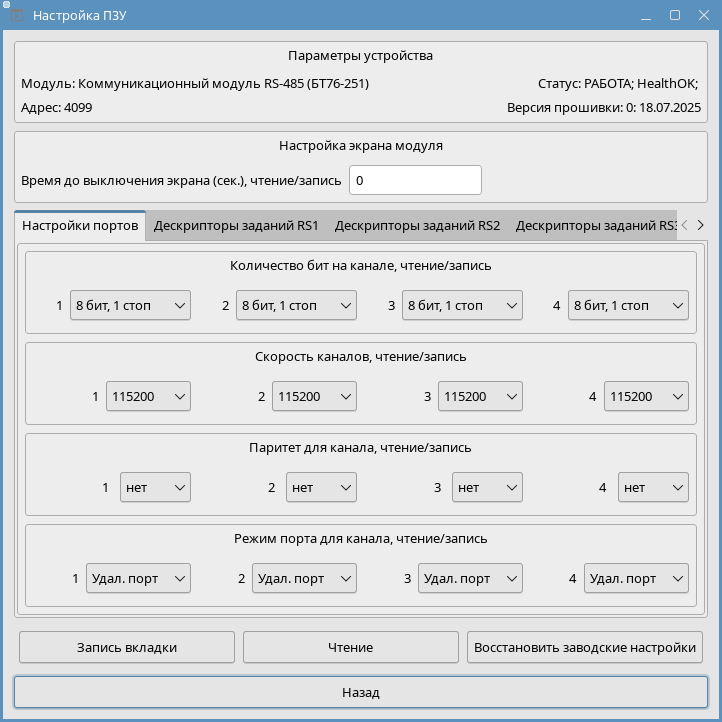

Настройка ПЗУ

Важно

Нажатие на кнопку «Запись вкладки» приводит к сохранению внесенных изменений параметров активной вкладки.

• Время до выключения экрана — время неактивности до автоматического отключения подсветки дисплея.
  • Допустимые значения: от 0 до 255 секунд.
    • 0 — подсветка экрана постоянно включена.
    • 1 – 255 — время в секундах до автоматического отключения подсветки.

      Примечание: Касание экрана активирует подсветку повторно; таймер сбрасывается и отсчёт времени до следующего отключения начинается заново.

Настройки портовДескрипторы заданий RS1, RS2, RS3, RS4

• Количество бит — настройка формата кадра для протокола RS-485. Определяет длину данных и стоп-бита:
  • Значения: 5 бит 1 стоп, 5 бит 1.5 стоп, 6 бит 1 стоп, 6 бит 2 стоп, 7 бит 1 стоп, 7 бит 2 стоп, 8 бит 1 стоп, 8 бит 2 стоп.
• Скорость канала — битовая скорость (Baud Rate) для каждого канала RS-485:
  • Значения (бод): 115200, 57600, 38400, 19200, 14400, 9600, 4800, 2400.
• Паритет для каждого канала — настройка бита чётности для контроля ошибок в протоколе RS-485:
  • нет (без контроля).
  • чет (чётный).
  • нечет (нечётный).
• Режимы портов — выбор протокола работы для каждого из последовательных портов.
  • Удал. порт — режим удалённого порта (протокол производителя).
  • ModbusRtu — режим ведомого устройства (Slave).

Таблицы для настройки очереди заданий обмена данными (до 32 заданий на порт).

• SlaveID — адрес ведомого устройства (Slave) в сети Modbus, с которым осуществляется обмен.
• Команда — функциональный код Modbus, определяющий тип операции.
  • 3 (Read Holding Registers).
  • 4 (Read Input Registers).
  • 16 (Preset Multiple Registers).
  • None — деактивирует задание.
• Стартовый регистр команды — адрес начального регистра в устройстве Slave, с которого начинается операция чтения или записи.
• Количество регистров — число регистров, участвующих в операции.

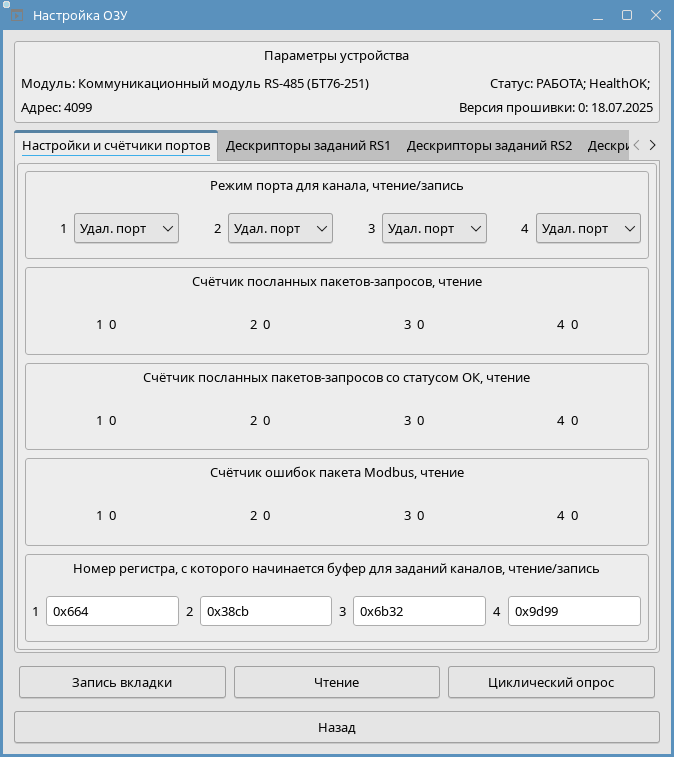

Настройка ОЗУ

Важно

Нажатие на кнопку «Запись вкладки» приводит к сохранению внесенных изменений параметров активной вкладки.

Настройки и счетчики портовОбмен данными (уд. порт)Дескрипторы заданий RS1, RS2, RS3, RS4

• Режимы портов — выбор протокола работы для каждого из последовательных портов.
  • Удал. порт — режим удалённого порта (протокол производителя).
  • ModBusRtu — режим ведомого устройства (Slave) на шине Modbus RTU.
• Счётчик посланных пакетов-запросов — общее количество отправленных в сеть запросов для данного канала (только чтение).
• Счётчик полученных пакетов-ответов со статусом ОК — количество успешно обработанных ответов (без ошибок) для данного канала (только чтение).
• Счётчик полученных пакетов с ошибкой Modbus — количество ответов, содержащих ошибку протокола Modbus (исключая таймауты) (только чтение).
• Начало области буферов заданий — адрес (номер регистра) в памяти модуля, с которого начинается область данных для буферов заданий обмена по данному каналу.

• Количество байт данных — размер данных в байтах для операций в режиме «Удалённый порт».
  • Допустимые значения: от 1 до 123 (десятичный или шестнадцатеричный формат).
• Данные — байтовый массив данных для чтения или записи в режиме «Удалённый порт», где n — номер канала.
  • Допустимые значения одного байта: от 0 до 255 (десятичный или шестнадцатеричный формат, например 0x48, 0x65, 0x6C, 0x6C, 0x6F).

• SlaveID — адрес целевого устройства (Slave) в сети Modbus.
  • Допустимые значения: от 1 до 255 (десятичный или шестнадцатеричный формат, например 21 или 0x15).
• Команда — функциональный код Modbus, определяющий тип операции.
  • Доступные команды: «3» (Read Holding Registers), «4» (Read Input Registers), «16» (Preset Multiple Registers).
• Стартовый регистр команды — адрес начального регистра в устройстве Slave для операции.
  • Допустимые значения: от 0 до 65535 (десятичный или шестнадцатеричный формат).
• Количество регистров — число регистров, участвующих в операции чтения или записи.
  • Допустимые значения: от 1 до 123 (десятичный или шестнадцатеричный формат).
• Старт — флаг активации задания. Если установлен — задание активно и выполняется в цикле опроса.
• Результат задания — результат последнего выполнения задания.
  • Варианты: «Не выполнялось», «Ошибка», «ОК».
• Статус задания — код статуса Modbus. Значение 0 означает отсутствие ошибок, иначе — код ошибки. (см. коды статуса)
• Данные — Данные для команды записи (Preset Multiple Registers) или данные, полученные в результате чтения (Read Holding/Input Registers). Представляет собой массив значений регистров.
  • Формат: Строка значений, разделенных пробелом.
  • Допустимые значения одного регистра: от 0 до 65535 (десятичный или шестнадцатеричный формат, например 45000 0xAABB).

Коды статуса Modbus:

• 0x01 — принятый код функции не поддерживается или не может быть обработан.
• 0x02 — указан некорректный или недоступный адрес данных в запросе.
• 0x03 — значение в поле данных запроса содержит недопустимую или неподдерживаемую величину.
• 0x04 — критическая ошибка выполнения на стороне ведомого устройства при попытке выполнить запрошенное действие.
• 0x05 — запрос принят и находится в обработке, выполнение требует значительного времени. Ответ предотвращает таймаут на ведущем устройстве.
• 0x06 — ведомое устройство занято обработкой предыдущей команды. Ведущему устройству следует повторить запрос позднее
• 0x08 — обнаружена ошибка контроля четности при чтении из расширенной памяти ведомого устройства. Требуется повтор запроса или проверка оборудования.
• 0x0A — шлюз или маршрутизатор неправильно сконфигурирован либо перегружен входящими запросами.
• 0x0B — целевое устройство (Slave) недоступно в сети или не отвечает (отсутствует ответ в требуемый временной интервал).
