БТ75-001 PS Модуль питания

Технические характеристики

Параметр	Значение
Питание
Диапазон входного напряжения	18...36 В
Диапазон выходного напряжения	22,8...25,2 В
Допустимое пиковое напряжение в течение 100 мс	50 В
Выходная мощность	50 Вт
Габаритные размеры
Без учета шинного соединителя	22,6 х 107,8 х 113,7 мм
С учетом шинного соединителя	29,2 х 107,8 х 113,7 мм
Масса изделия	0,12 кг

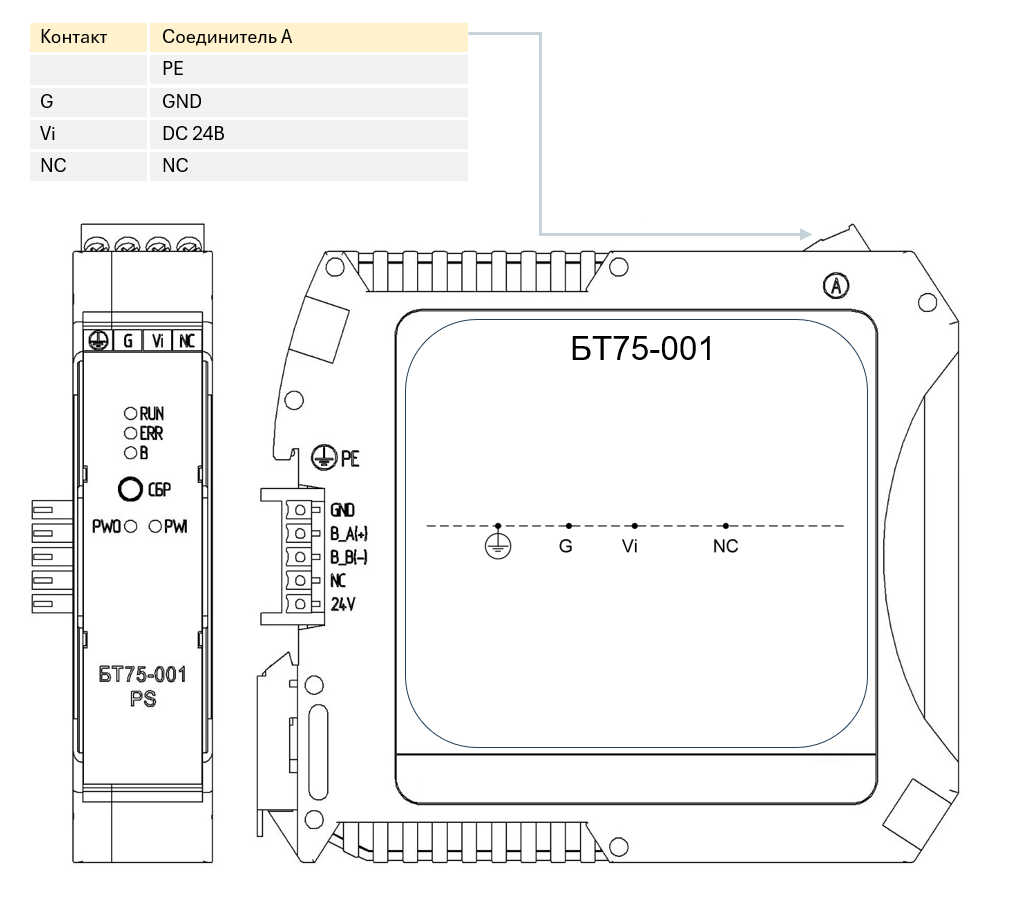

Внешние подключения

Описание модуля

Модуль БТ75-001 состоит из следующих основных компонентов:

• блока фильтрации и электронной защиты первичной сети питания. Блок включает в себя электронный узел контроля входного напряжения с индикатором входного напряжения питания «PWI», узел защиты от переполюсовки, узел ограничителя входного тока, фильтр по первичной сети питания, заменяемый плавкий предохранитель.
• мощного преобразователя DC-DC 24/24 В, состоящий из входных накопительных конденсаторов, преобразователя, изолирующего DC-DC мощностью не менее 50 Вт, узла программно-управляемой регулировки выходного напряжения, узла выходного «идеального» диода и узла контроля напряжения на выходе МП с индикатором выходного напряжения питания «PWO».
• блока управления и мониторинга. Основными компонентами блока являются микроконтроллер, управляющий режимами функционирования модуля питания, маломощный преобразователь DC-DC и приемопередатчики интерфейса RS-485 для связи с модулями контроллера по внутренней шине.

На соответствующие контакты соединителя «А» подается напряжение первичной электросети.

Модуль питания БТ75-001 обеспечивает:

• защиту от превышения напряжения в первичной цепи свыше 50 В;
• защиту от обратной полярности в первичной цепи;
• отключение первичной сети из-за превышений параметров по напряжению и по входному току;
• нормальную работу при перерывах первичного питания длительностью до 20 мс.

Индикатор RUN модуля

Состояние индикатора	Параметры входного напряжения
Выключен	Преобразователь выключен
Горит зеленым	Преобразователь включен, нормально работает
Горит красным	Зафиксирована ошибка (перегрев, перегрузка). Сброс ошибки по выключению мощного преобразователя или по команде дистанционного управления

Индикатор PWI модуля

Состояние индикатора	Параметры входного напряжения	Состояние модуля
Выключен	Входное напряжение либо отсутствует, либо присутствует, но не превышает 18 В	Модуль выключен
Горит зеленым	Входное напряжение соответствует рабочему диапазону 18...36 В	Модуль работает в штатном режиме
Горит красным	Входное напряжение превышает верхнюю границу рабочего диапазона 36 В	Модуль работает в штатном режиме до достижения входного напряжения 50 В. При превышении этого напряжения возможно срабатывание предохранителя

Индикатор PWO модуля

Состояние индикатора	Параметры входного напряжения
Выключен	Напряжения на выходе нет или оно не превышает 22 В
Горит зеленым	Номинальный диапазон напряжения — 22...26 В
Горит красным	Повышенное напряжение — более 26 В

Индикатор B модуля

Состояние индикатора	Параметры входного напряжения
Выключен	Шина неактивна
Горит зеленым	Установлено соединение с управляющим модулем
Горит красным	Идет обмен данными с управляющим модулем
