БТ75-404А Модуль вывода 0-10 В (AO4)

Технические характеристики

Параметр Значение
Питание
Напряжение питания (через общую шину) 24 В
Диапазон напряжения внешнего питания 14...26,4 В
Потребляемая мощность от внешнего источника питания 2,7 Вт
Потребляемая мощность 0,6 Вт
Выходы
Количество выходных изолированных каналов 4 шт.
Изоляция групповая
Число групп 2 шт.
Количество каналов в группе 2 шт.
Разрядность ЦАП 13 бит
Время преобразования одного канала 1 мс
Диапазон воспроизведения напряжения постоянного тока 0...10 В
Время установки выходного сигнала 90 мкс
Основная приведенная погрешность 0,4 %
Основная приведенная погрешность при 25 °С 0,2 %
Максимальная длина линии подключения от разъема модуля до исп. устройства 500 м
Сопротивление нагрузки 500 Ом
Максимальная емкостная нагрузка 2,0 мкФ
Выходной импеданс 0,12 Ом
Габаритные размеры
Без учета шинного соединителя 22,6 х 107,7 х 113,7 мм
С учетом шинного соединителя 29,2 х 107,7 х 113,7 мм
Масса изделия 0,11 кг

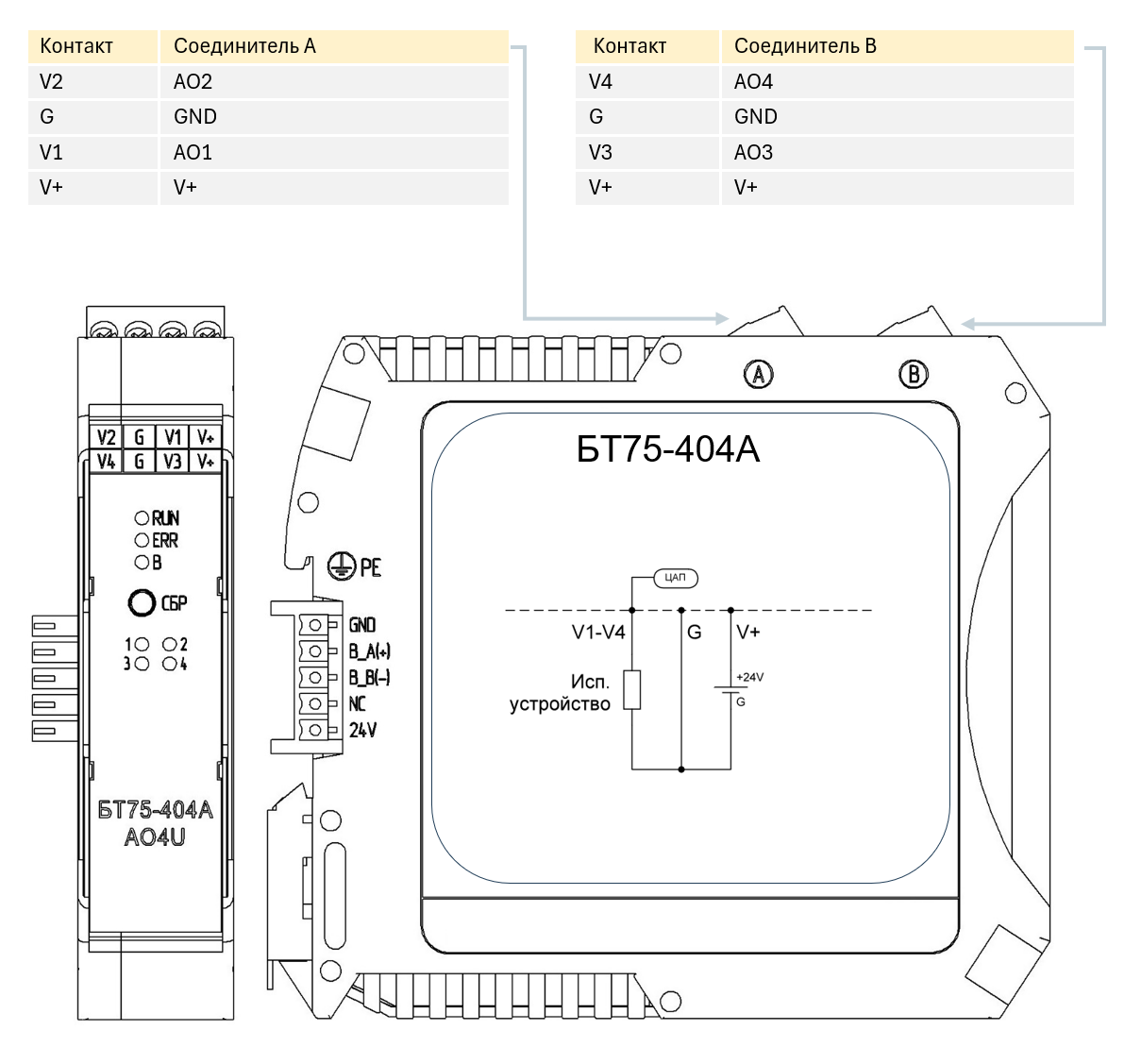

Внешние подключения

Image title

Описание модуля

Модуль БТ75-404А (AO4) состоит из двух основных компонентов:

  • управляющего узла, который содержит микроконтроллер и вспомогательные электронные компоненты, необходимые для выполнения программы модуля, а также для связи с центральным процессором. Кроме того, в состав управляющего узла входят источники питания, обеспечивающие необходимые напряжения для функционирования модуля.
  • каналов вывода, которые включают электронные компоненты (ЦАП) для формирования внешних выходных сигналов, а также компоненты, обеспечивающие гальваническую изоляцию и формирующие питание «изолированной» части.

Измерительные каналы являются пассивными, то есть электропитание аналоговых цепей при любой схеме подключения должно обеспечиваться внешним источником питания.

Модуль имеет защиту от переполюсовки внешнего источника питания.

На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.

Питание модуля осуществляется от модуля БТ75-001 по общей шине.

Линии для подключения внешних электрических цепей к каналам вывода аналоговых сигналов выведены на разъемы «А» и «В», расположенные на верхней панели модуля.

На передней панели модуля расположена кнопка аппаратного сброса/перезагрузки «СБР».

Принцип работы

Принцип работы модуля заключается в формировании выходного аналогового сигнала(напряжения) на основании цифрового кода, полученного микроконтроллером от модуля центрального процессора.

Микроконтроллер записывает полученные выходные значения в ЦАП, который преобразует их в величину напряжения. Преобразованные сигналы поступают на выходные контакты модуля.

Индикаторы модуля

Индикация модуля
Наименование индикатора Назначение индикатора Состояние индикатора Состояние модуля/канала
RUN Индикация статуса модуля Горит зеленым Модуль исправен, питание по внутренней шине присутствует, самодиагностика не выявила сбоев
ERR Индикация исправности модуля Горит красным RUN выключен — модуль неисправен, питание по внутренней шине присутствует
RUN включен — зафиксировано срабатывание установленного таймаута при длительном отсутствии обращений процессорного к данному модулю
B Наличие обмена по внутренним шинам данных Мигает зеленым Модуль осуществляет обмен данными по внутренней шине
1..4 Индикация состояния канала вывода Горит зеленым Канал функционирует нормально, состояние входного сигнала ВКЛЮЧЕНО
