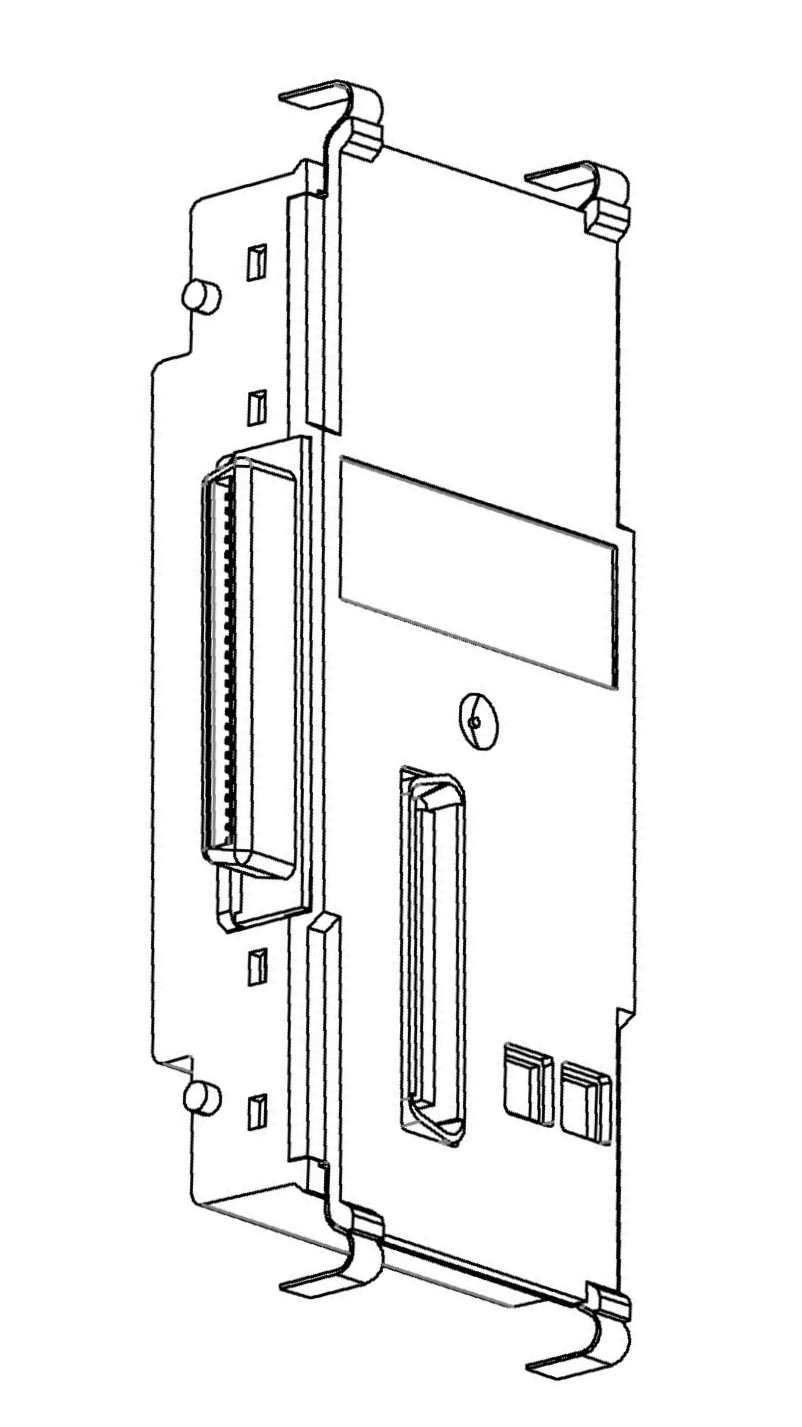

БТ76-901 Модуль шасси
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания (через общую шину) | 24 В | Потребляемая мощность | 0,3 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | 47,4 х 105,6 х 20,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия/td> | 0,1 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Средний срок службы | не менее 10 лет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Модуль шасси БТ76-901 выполняет следующие функции:
- обеспечивает соединение модулей между собой через дублированную системную шину EtherCAT.
- обеспечивает подачу стабилизированного электропитания номинальным напряжением 24 В постоянного тока на модули.
Модуль БТ76-901 представлен в двух исполнениях:
- БТ76-901 — предназначен для подключения любого функционального модуля из состава ПЛК «Багет-ПЛК2».
- БТ76-901А — предназначен для подключения резервного процессорного модуля из состава ПЛК «Багет-ПЛК2» и работы в режиме резервирования.
Модуль шасси устанавливается на DIN-рейку с профилем 105 х 20 мм.
