Модуль процессорный БТ75-201В

Технические характеристики

Параметр Значение
Вычислительные ресурсы
Центральный процессор К5500ВК018
Объем оперативной памяти (тип памяти) 256 Мбайт (DDR3)
Объем ППЗУ (тип памяти) 16 Мбайт
Объем флеш-памяти (тип памяти) 256 Мбайт (NAND)
Встроенные часы реального времени Есть
Календарь Есть
Интерфейсы связи
Интерфейс Ethernet 10/100 Base-TХ 2 порта
Технологический интерфейс USB 2.0 1 порт
RS-485 для подключения внешних абонентов 2 порта
RS-485 для подключения модуля на общую внутреннюю шину 1 порт
Питание
Напряжение питания (через общую шину) 24 В
Потребляемая мощность 10,6 Вт
Габаритные размеры
Без учета шинного соединителя 45,2 х 103,5 х 119 мм
С учетом шинного соединителя 51,8 х 103,5 х 119 мм
Масса изделия 0,19 кг

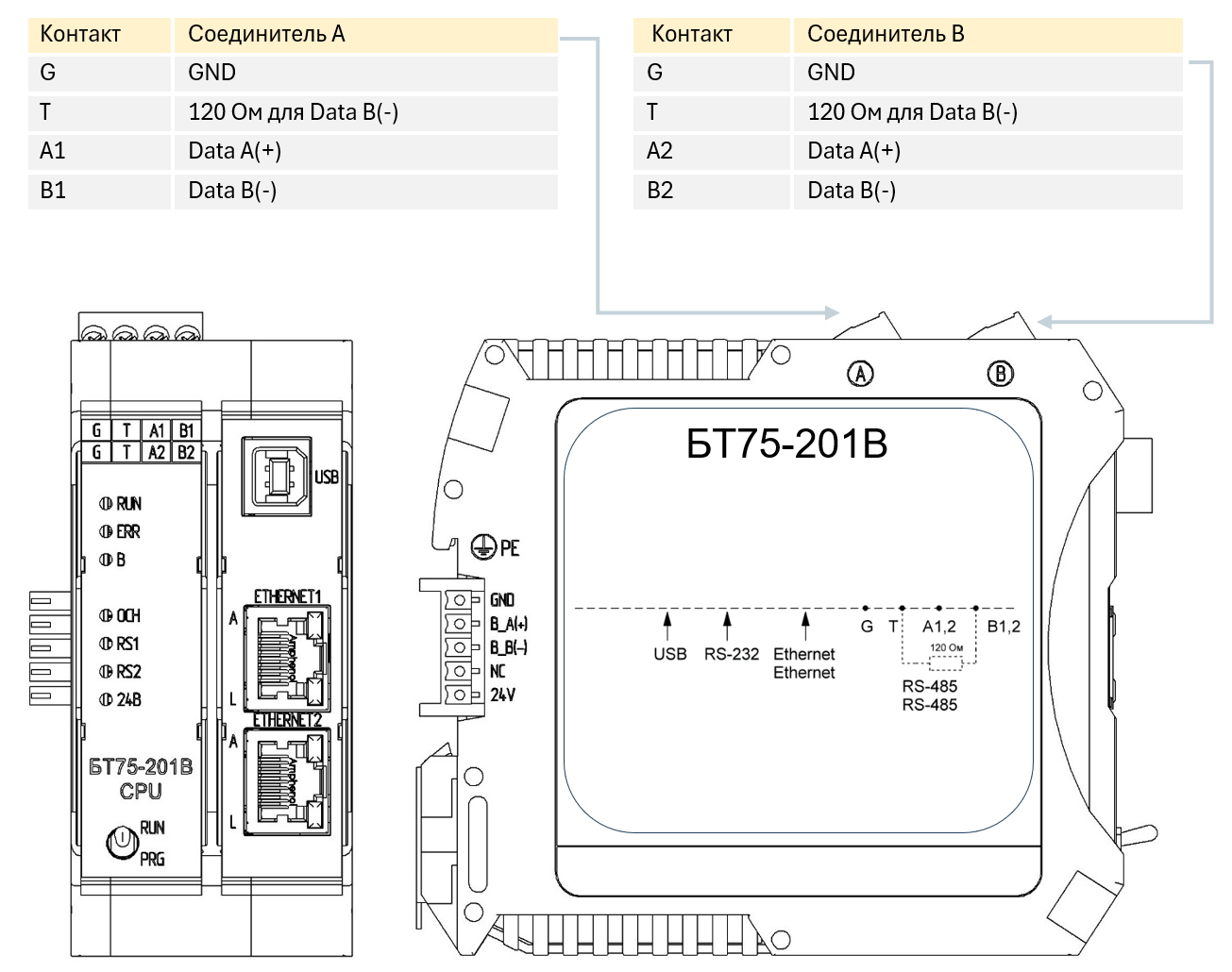

Внешние подключения

Image title

Описание модуля

Модуль БТ75-201В состоит из следующих основных компонентов:

  • процессорной платы, на которой установлен микропроцессор К5500ВК018, микросхемы ОЗУ и ППЗУ, а также подсистема индикации и управления. Кроме того, на плате расположены электронные компоненты для подключения интерфейсов Ethernet и USB, а также источники питания, обеспечивающие необходимые напряжения для работы модуля.
  • узла, обеспечивающего обмен данными между микропроцессором и другими компонентами модуля по системным шинам. В состав узла входят электронные компоненты для подключения интерфейсов RS-485.

Питание модуля осуществляется от модуля БТ75-001 по общей шине.

На передней панели расположен переключатель, который задает 2 режима работы модуля:

  • RUN — основной режим работы. Режим не имеет возможности внести изменения в пользовательскую программу.
  • PRG — технологический режим работы. Режим позволяет загрузить пользовательскую программу и предоставляет возможность онлайн-отладки (настраивается в среде разработки).

Также на передней панели модуля расположены:

  • индикаторы «RUN», «ERR», «B» — отражают текущее состояние модуля.
  • индикаторы «ОСН», «RS1», «RS2», «24В» — отражают состояние системы питания модуля, его режим работы, наличие обменов по интерфейсам RS-485.
  • разъемы для подключения внешних электрических цепей к интерфейсам USB, Ethernet.

На верхней панели модуля распологаются разъемы «А» и «В» для подключения внешних электрических цепей к интерфейсам RS-485.

На задней панели модуля расположен разъем, предназначенный для подключения модуля к общей шине питания и внутренним шинам данных.

Линии подключения интерфейса Ethernet выведены на разъемы типа RJ-45.

Подключение к интерфейсу USB осуществляется через разъем типа type-B.

Индикаторы модуля

Индикация модуля
Наименование индикатора Назначение индикатора Состояние индикатора Состояние модуля/канала
24В Индикация состояния входного напряжения Горит зеленым Входное напряжение на модуль подано
ОСН Индикация режима работы модуля Индикатор используется в служебных целях
RS1, RS2 Наличие обмена по каналам RS-485 Мигает зеленым Модуль осуществляет обмен данными (прием или передача) по соответствующему каналу RS-485
RUN Индикация статуса модуля Мигает зеленым Модуль исполняет программу пользователя
ERR Индикация исправности модуля Горит красным Модуль неисправен
B Наличие обмена по внутренним шинам данных Мигает зеленым Модуль осуществляет обмен данными (прием или передача) по внутренней шине данных

Индикаторы портов Ethernet

Индикация портов Ethernet
Состояние индикатора Состояние канала
Не горит Соединение по каналу отсутствует
Мигает желтым Соединение по каналу установлено, обмен отсутствует
Горит зеленым Соединение по каналу установлено, обмен присутствует
