БТ75-405A Модуль ввода (RTD 4)

Технические характеристики

Параметр Значение
Питание
Напряжение питания (через общую шину) 24 В
Потребляемая мощность 1,0 Вт
Входы
Количество изолированных каналов терморпар 4 шт.
Изоляция групповая
Типы поддерживаемых термосопротивлений по ГОСТ Р 8.625-2006 ТСП (50П,100П), ТСМ (50М,100М)
Основная приведенная погрешность во всем температурном диапазоне 0,15 %
Диапазоны измерения термосопротивлений
Термосопротивление (ТСП) 50П (от -200 °C до 400 °C) ± 0,7 °C
Термосопротивление (ТСП) 100П (от -200 °C до 400 °C) ± 0,7 °C
Термосопротивление (ТСП) 50П (от -180 °C до 200 °C) ± 0,7 °C
Термосопротивление (ТСП) 100П (от -180 °C до 200 °C) ± 0,7 °C
Габаритные размеры
Без учета шинного соединителя 22,6 х 107,7 х 113,7 мм
С учетом шинного соединителя 29,2 х 107,7 х 113,7 мм
Масса изделия 0,09 кг

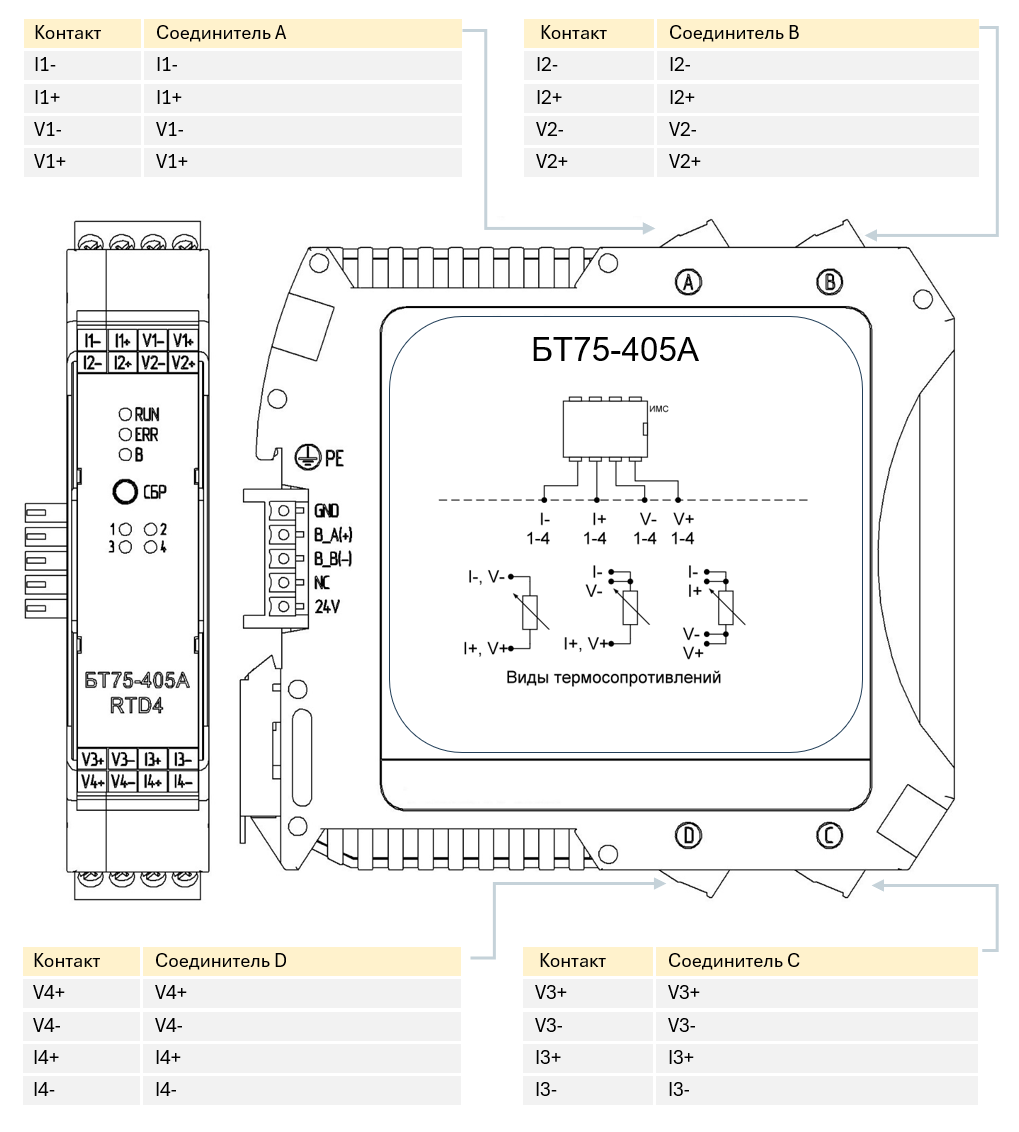

Внешние подключения

Image title

Описание модуля

Модуль БТ75-405А (RTD4) состоит из следующих основных компонентов:

  • управляющего узла, включающего микроконтроллер со вспомогательными электронными компонентами, необходимыми для выполнения программы модуля, предварительной обработки данных, поступающих с входных каналов, связи с центральным процессором и т. д., а также источники питания, обеспечивающие необходимые напряжения для работы модуля.
  • входных каналов, включающих электронные компоненты (АЦП) для подключения внешних сигналов и их преобразования в формат, необходимый для обработки управляющим узлом, электронные компоненты, обеспечивающие гальваническую изоляцию, и компоненты, формирующие питание для «изолированной» части.

На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.

Питание модуля осуществляется от модуля БТ75-001 по общей шине.

Линии для подключения внешних электрических цепей к каналам ввода сигналов термосопротивлений выведены на разъемы, расположенные на верхней панели («А» и «В») и нижней панели («C» и «D») модуля.

На передней панели модуля расположена кнопка аппаратного сброса/перезагрузки «СБР».

Принцип работы

Принцип работы модуля заключается в преобразовании входного аналогового сигнала (величины измеренной температуры от подключенного к каналу термосопротивления) в цифровой код, который обрабатывается микроконтроллером.

Микроконтроллер по очереди переключает измерительные каналы в соответствии со встроенной программой. Данные с измерительных каналов подаются на АЦП, который на их основе формирует последовательный код и передает его микроконтроллеру. Микроконтроллер обрабатывает код и передает его в процессорный модуль для дальнейшей обработки.

Индикаторы модуля

Индикация модуля
Наименование индикатора Назначение индикатора Состояние индикатора Состояние модуля/канала
RUN Индикация статуса модуля Горит зеленым Модуль исправен, питание по внутренней шине присутствует, самодиагностика не выявила сбоев
ERR Индикация исправности модуля Горит красным RUN выключен — модуль неисправен, питание по внутренней шине присутствует
RUN включен — зафиксировано срабатывание установленного таймаута при длительном отсутствии обращений процессорного к данному модулю
B Наличие обмена по внутренним шинам данных Мигает зеленым Модуль осуществляет обмен данными по внутренней шине
1..4 Индикация состояния канала ввода Горит зеленым Канал функционирует нормально, состояние входного сигнала ВКЛЮЧЕНО
