БТ75-251 Модуль коммуникации (RS-485)
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания (через общую шину) | 24 В | Потребляемая мощность | 1 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Каналы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип интерфейса | RS-485 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество изолированных каналов RS485 | 4 шт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | индивидуальная | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная скорость канала | 115200 бит/с | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальный размер пакета данных | 64 байт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Без учета шинного соединителя | 22,6 х 107,8 х 113,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| С учетом шинного соединителя | 29,2 х 107,8 х 113,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия | 0,11 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

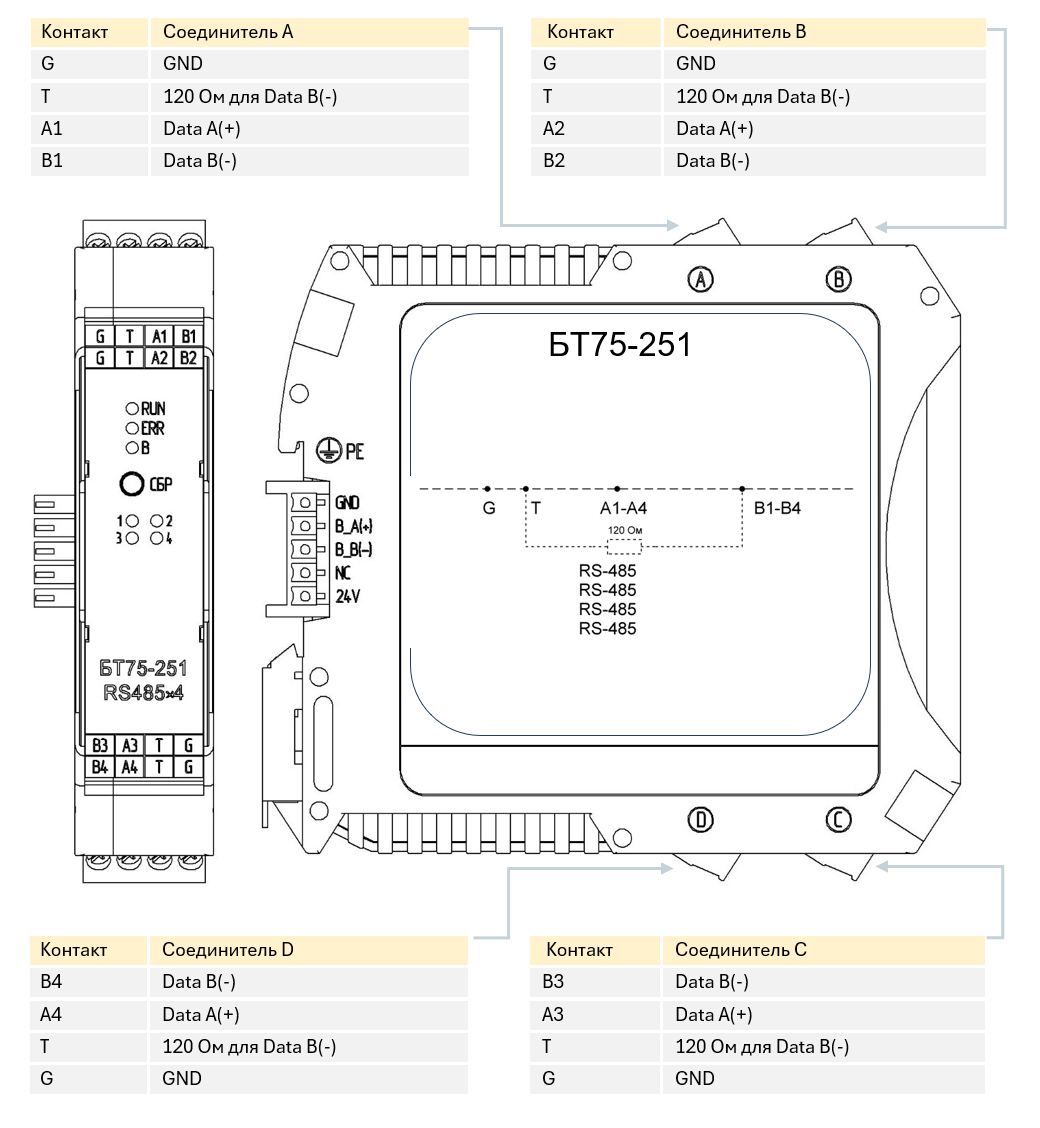

Внешние подключения
Описание модуля
Модуль БТ75-251 (RS-485) состоит из следующих основных компонентов:
- управляющего блока, содержащего микроконтроллер со вспомогательными электронными компонентами, необходимыми для выполнения программы модуля, а также для связи с центральным процессором и обеспечения питания, необходимого для работы модуля.
- блока коммутации каналов интерфейса RS-485, содержащего электронные компоненты, обеспечивающие связь и преобразование электрических уровней цифровых сигналов в уровни, необходимые для работы с интерфейсами RS-485, и обратно.
На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.
Питание модуля осуществляется от модуля БТ75-001 по общей шине.
Линии для подключения внешних абонентов к каналам RS-485 выведены на разъемы, расположенные на верхней панели («A» и «B») и нижней панели («C» и «D») модуля.
Принцип работы
Модуль принимает данные от внешних устройств по интерфейсам RS-485, накапливает их и дополняет служебной информацией внутреннего протокола, после чего по запросу центрального процессора передает их для обработки.
При передаче данных внешнему устройству выполняется обратная операция — данные, поступившие по внутреннему интерфейсу, обрабатываются на основе служебной информации внутреннего протокола, а затем отправляются по соответствующему каналу RS-485 внешнему абоненту.
Индикаторы модуля
| Наименование индикатора | Назначение индикатора | Состояние индикатора | Состояние модуля/канала |
|---|---|---|---|
| RUN | Индикация статуса модуля | Горит зеленым | Модуль исправен, питание по внутренней шине присутствует самодиагностика не выявила сбоев |
| ERR | Индикация исправности модуля | Горит красным | RUN выключен - модуль неисправен, питание по внутренней шине присутствует
RUN включен — зафиксировано срабатывание установленного таймаута при длительном отсутствии обращений процессорного модуля к данному модулю |
| B | Наличие обмена по внутренним шинам данных | Мигает зеленым | Модуль осуществляет обмен данными по внутренней шине |
| 1..4 | Индикация состояния канала | Мигает зеленым | Канал функционирует нормально, состояние входного сигнала ВКЛЮЧЕНО |
