БТ76-902 Модуль оконечный
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | 24 В | Потребляемая мощность | 3 Вт | Максимальная длина подключаемой линии связи для модулей БТ76-902Б, БТ76-902В | 100 м | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип установки | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| БТ76-902, БТ76-902Б | установка слева | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| БТ76-902А, БТ76-902В | установка справа | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Поддержка функции расширения вн. шины данных | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| БТ76-902, БТ76-902А | нет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| БТ76-902Б, БТ76-902В | да | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| БТ76-902, БТ76-902Б | 41,7 х 152,2 х 29,3 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| БТ76-902А, БТ76-902В | 47,5 х 152,2 х 29,3 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия | 0,075 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Средний срок службы | не менее 10 лет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

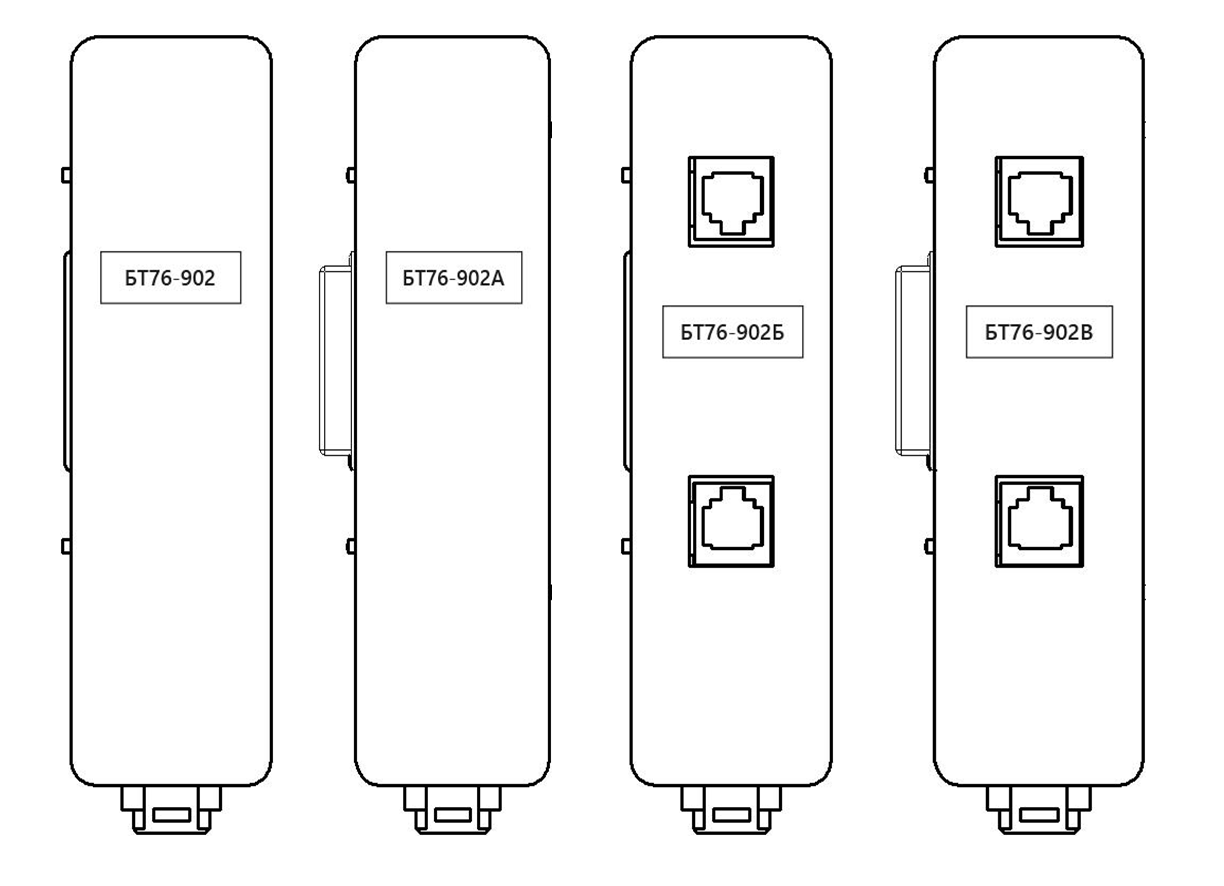

Внешний вид
Принцип работы
Модуль БТ76-902 обеспечивает механическую фиксацию модулей в конструкции и расширяет внутреннюю шину данных.
Модуль выполнен в следующих исполнениях:
- БТ76-902 — установка слева, без возможности расширения.
- БТ76-902А — установка справа, без возможности расширения.
- БТ76-902Б — установка слева, с возможностью расширения.
- БТ76-902В — установка справа, с возможностью расширения.
Модуль оконечный без возможности расширения (БТ76-902 и БТ76-902А) используется в контроллерах, состоящих из одного крейта, и служит для соединения выходных портов крайних модулей с входными портами шины процессорного модуля, образуя топологию «кольцо» шины EtherCAT. Модуль оконечный без возможности расширения представлен в двух исполнениях: для установки в крайние левую и правую позиции домена. Он выполняет функции терминаторов шины EtherCAT.
Модуль оконечный с возможностью расширения (БТ76-902Б и БТ76-902В) позволяет объединить несколько ПЛК2 в один комплекс по шине EtherCAT. Модуль оконечный с возможностью расширения также представлен в двух исполнениях: для установки в крайние левую и правую позиции крейта. Модуль, установленный слева, выполняет функцию входного порта шины EtherCAT, а модуль, установленный справа, — функцию выходного порта шины EtherCAT.

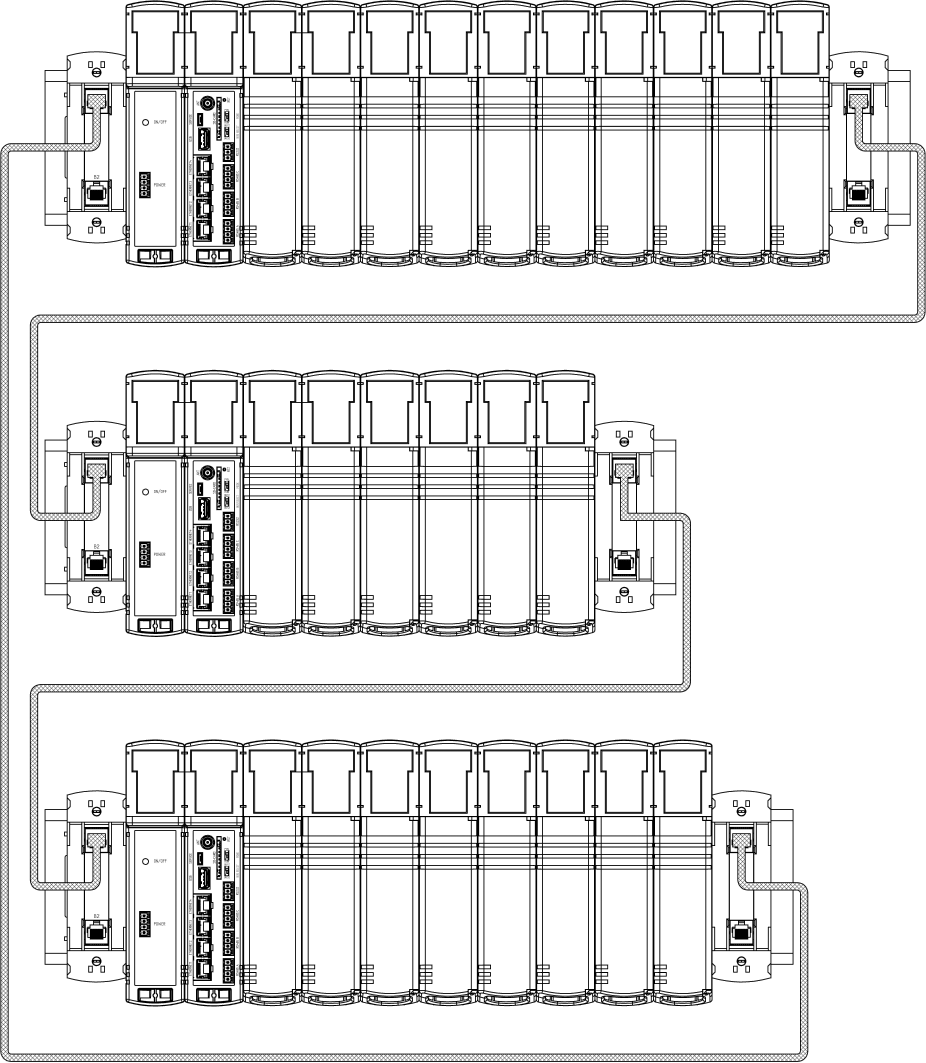

Пример объединения нескольких ПЛК2 в один комплекс.
