БТ75-409 Модуль ввода счетный (FDI6)
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания (через общую шину) | 24 В | Потребляемая мощность | 1,5 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество изолированных каналов типа 1 по ГОСТ IEC 61131-2-2012 | 6 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | групповая | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число групп | 2 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество каналов в группе | 8 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальное напряжение постоянного тока, прикладываемого к каналу | 24 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток от датчика | 2,0 мА | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Минимальное напряжение логической «1» | 15 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное напряжение логического «0» | 3,0 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная частота ввода импульсов | 10 кГц | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Минимальное время импульса в активном/пассивном состоянии | 50 мкс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Без учета шинного соединителя | 22,6 х 107,7 х 113,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| С учетом шинного соединителя | 29,2 х 107,7 х 113,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия | 0,11 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

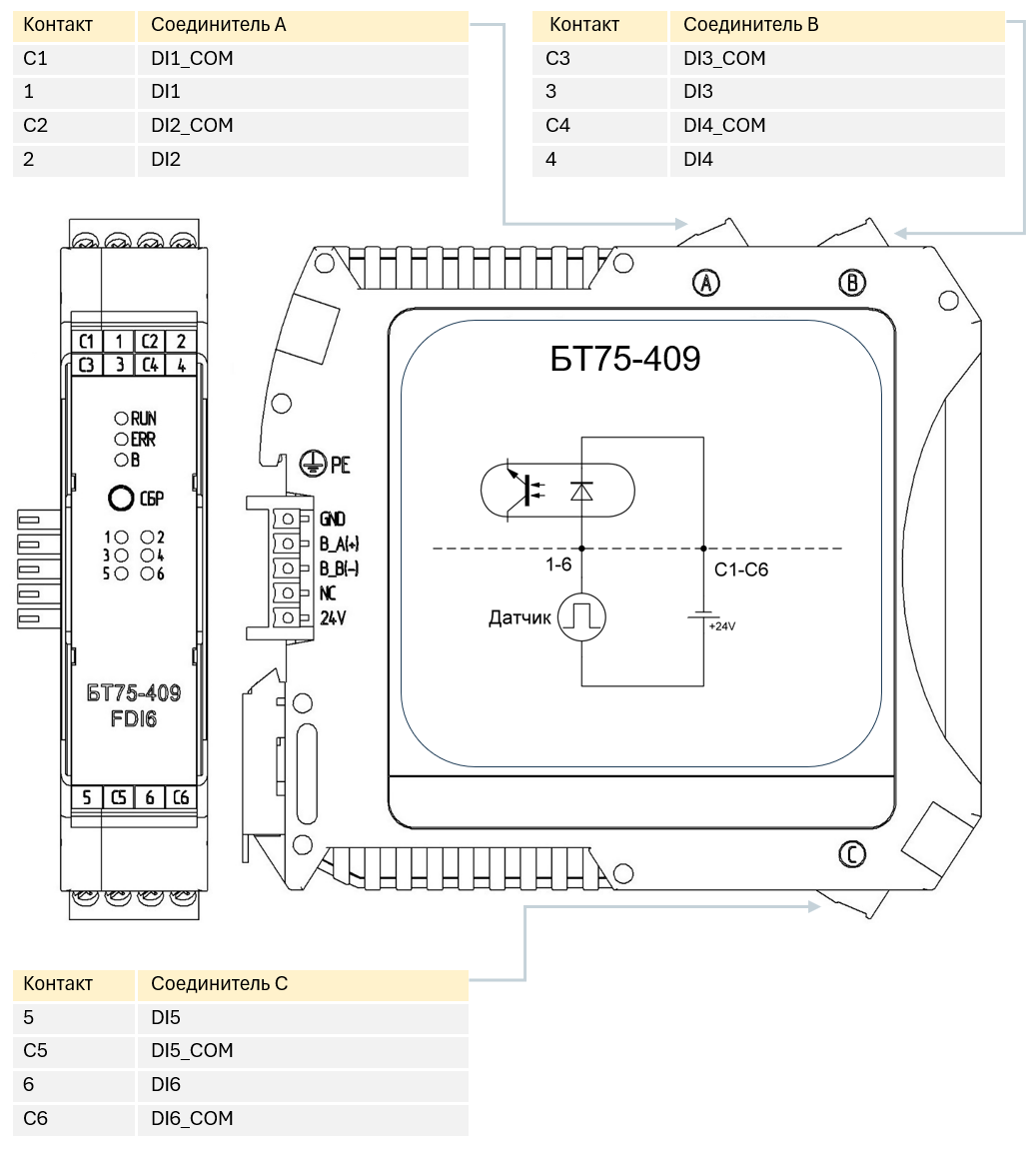

Внешние подключения
Внимание
В одной из партий модулей БТ75-409, произведенных на заводе-изготовителе, на передней панели может быть указано некорректное обозначение каналов. В случае возникновения проблем с работой входа, следует обратиться к данной схеме, которая является единственно верной, и подключить сигнал на вход в соответствии с ней.
Описание модуля
Модуль БТ75-409 (FDI6) состоит из следующих основных компонентов:
- управляющего блока, который содержит микроконтроллер со вспомогательными электронными компонентами, которые выполняют программу модуля и обрабатывают данные, поступающие от каналов ввода, связывают модуль с центральным процессором, а также обеспечивают питание, необходимое для функционирования модуля.
- каналов ввода, включающие электронные компоненты, которые подключают внешние сигналы и преобразуют их в формат, необходимый для обработки управляющим блоком, а также обеспечивают гальваническую изоляцию и питание «изолированной» части модуля.
На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.
Питание модуля осуществляется от модуля БТ75-001 по общей шине.
Линии для подключения внешних электрических цепей к каналам ввода аналоговых сигналов выведены на разъемы, расположенные на верхней панели («A» и «B») и нижней панели («C») модуля.
На передней панели модуля расположена кнопка аппаратного сброса/перезагрузки «СБР».
Принцип работы
Входной сигнал с соединителя попадает в блок приема, который имеет в своем составе пороговое устройство и оптоизолятор. После этого в модуле осуществляется программная фильтрация входного сигнала. Каждый канал имеет оборудование для защиты входных цепей от перенапряжения.
Индикаторы модуля
| Наименование индикатора | Назначение индикатора | Состояние индикатора | Состояние модуля/канала |
|---|---|---|---|
| RUN | Индикация статуса модуля | Горит зеленым | Модуль исправен, питание по внутренней шине присутствует, и самодиагностика не выявила сбоев |
| ERR | Индикация исправности модуля | Горит красным | RUN выключен - модуль неисправен, питание по внутренней шине присутствует
RUN включен — зафиксировано срабатывание установленного таймаута при длительном отсутствии обращений процессорного модуля к данному модулю |
| B | Наличие обмена по внутренним шинам данных | Мигает зеленым | Модуль осуществляет обмен данными по внутренней шине |
| 1...6 | Индикация состояния канала ввода | Горит зеленым | Канал функционирует нормально, состояние входного сигнала ВКЛЮЧЕНО |
