БТ75-407 Модуль вывода (DO6)
Технические характеристики
| Параметр | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Питание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания (через общую шину) | 24 В | Потребляемая мощность | 1,0 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выходы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество изолированных каналов типа 1 по ГОСТ IEC 61131-2-2012 | 6 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | групповая | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число групп | 3 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество каналов в группе | 2 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Коммутирование цепей постоянного тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение | 220 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная мощность | 60 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальный ток | 2 А | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Коммутирование цепей переменного тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение | 220 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная мощность | 62,5 ВА | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальный ток | 2 А | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Время переключения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Задержка от входного сигнала (типичное/максимальное) | 0,4/0,7 мкс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Фронт (установка в «1») | 0,3 мкс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Фронт (установка в «0») | 0,05 мкс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Без учета шинного соединителя | 22,6 х 107,7 х 113,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| С учетом шинного соединителя | 29,2 х 107,7 х 113,7 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса изделия | 0,11 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

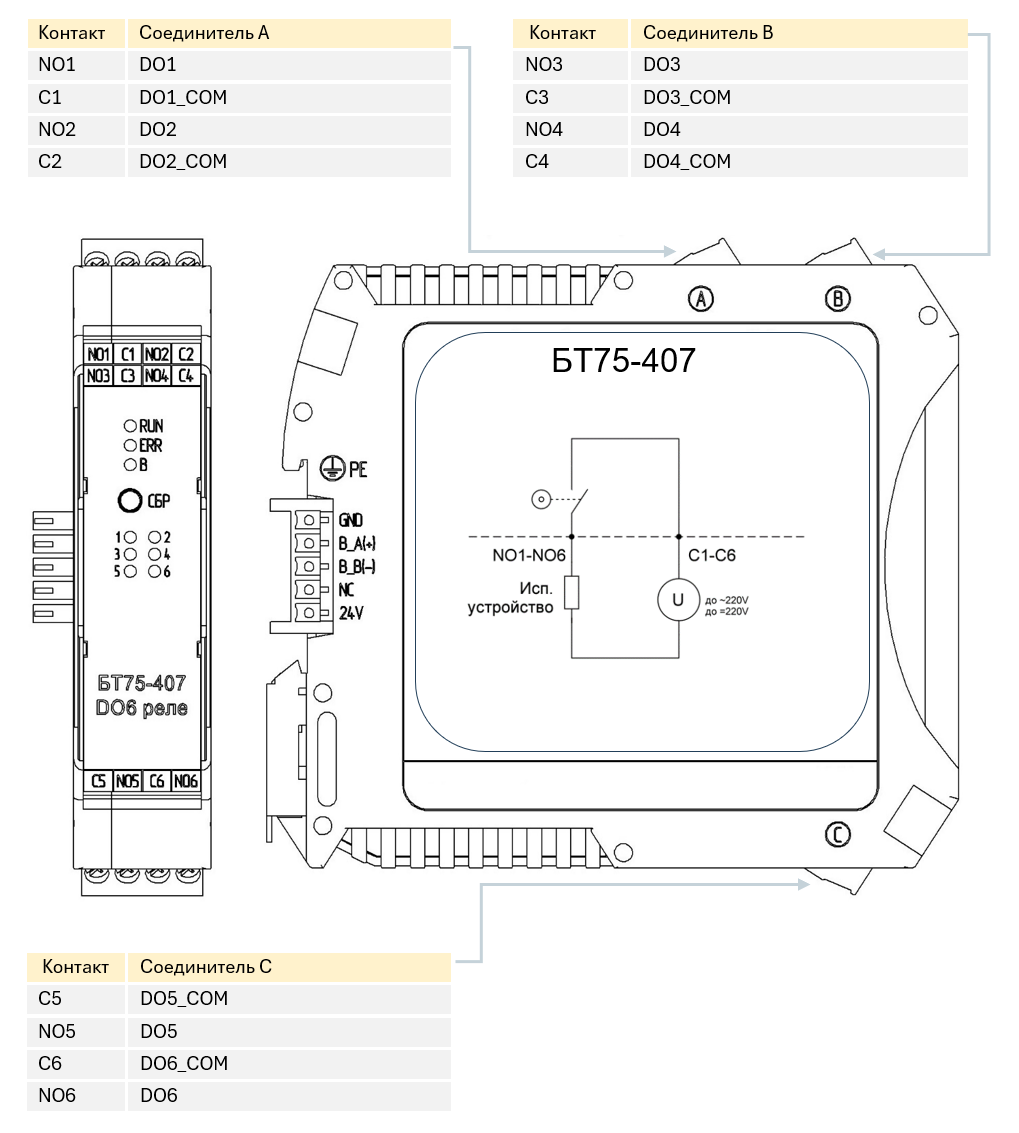

Внешние подключения
Описание модуля
Модуль БТ75-407 (DO6) состоит из следующих основных компонентов:
- управляющего блока, который включает в себя микроконтроллер с вспомогательными электронными компонентами, необходимыми для выполнения программы модуля, а также для связи с центральным процессором. Блок также содержит источники питания, которые формируют необходимые напряжения для функционирования модуля. Микроконтроллер обеспечивает коммутацию выходных реле при получении команды по интерфейсу и диагностику работоспособности модуля.
- блока вывода, который включает в себя электронные компоненты для формирования внешних выходных сигналов, компоненты для обеспечения гальванической изоляции и компоненты для формирования питания «изолированной» части.
На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.
Питание модуля осуществляется от модуля БТ75-001 по общей шине.
Линии для подключения внешних электрических цепей к каналам вывода цифровых сигналов выведены на разъемы, расположенные на верхней («А» и В») и нижней («С») панелях модуля.
Принцип работы
После включения питания модуля, подаваемого по внутренней шине, контакты реле находятся в разомкнутом состоянии.
После инициализации модуля, выходные каналы устанавливаются в соответствии с настроенными и сохраненными параметрами. Микроконтроллер получает от прикладной программы маску состояний выходных сигналов и выдает соответствующие управляющие сигналы на блок формирования выходных цифровых сигналов.
Индикаторы модуля
| Наименование индикатора | Назначение индикатора | Состояние индикатора | Состояние модуля/канала |
|---|---|---|---|
| RUN | Индикация статуса модуля | Горит зеленым | Модуль исправен, питание по внутренней шине присутствует, и самодиагностика не выявила сбоев |
| ERR | Индикация исправности модуля | Горит красным | RUN выключен - модуль неисправен, питание по внутренней шине присутствует
RUN включен — зафиксировано срабатывание установленного таймаута при длительном отсутствии обращений процессорного модуля к данному модулю |
| B | Наличие обмена по внутренним шинам данных | Мигает зеленым | Модуль осуществляет обмен данными по внутренней шине |
| 1..6 | Индикация состояния канала вывода | Горит зеленым | Канал функционирует нормально, состояние входного сигнала ВКЛЮЧЕНО |
