БТ76-403 Модуль ввода 4-20 мА (AI16)

Технические характеристики

Параметр Значение
Питание
Напряжение питания (через общую шину) 24 В
Потребляемая мощность 6,0 Вт
Входы
Количество изолированных входных каналов 16 шт.
Изоляция групповая
Число групп 2 шт.
Количество каналов в группе 8 шт.
Разрядность АЦП 16 бит
Диапазон измерения силы постоянного тока 4...20 мА
Допустимый входной ток 30 мА
Входное сопротивление 110 Ом
Основная приведенная погрешность во всем температурном диапазоне 0,5 %
Основная приведенная погрешность при 25 °С 0,3 %
Время преобразования сигнала
Одного канала с включенным фильтром подавления помех на частоте 50 Гц 50 мс
Всех каналов с включенным фильтром подавления помех на частоте 50 Гц 500 мс
Одного канала с выключенным фильтром подавления помех на частоте 50 Гц 0,2 мс
Всех каналов с выключенным фильтром подавления помех на частоте 50 Гц 2 мс
Габаритные размеры
Габаритные размеры 40 х 180 х 149,5 мм
Масса изделия 0,4 кг
Средний срок службы не менее 10 лет

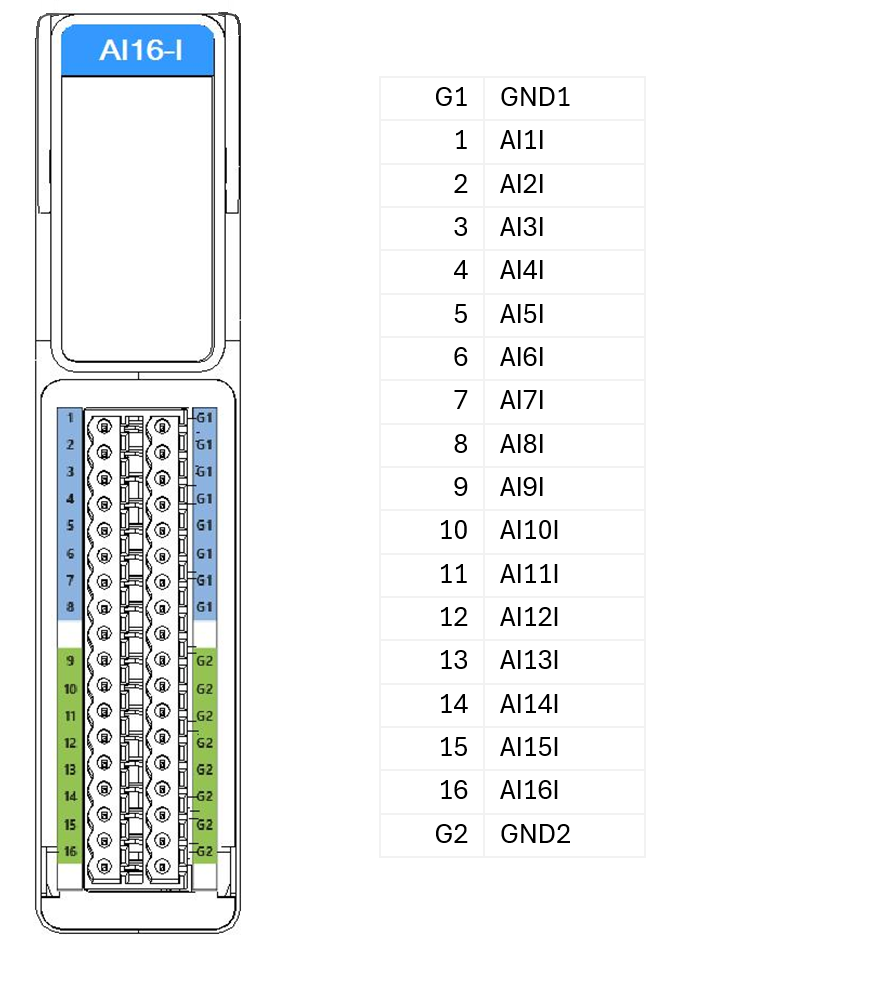

Внешние подключения

Описание модуля

Модуль БТ76-403 предназначен для приема и измерения входных аналоговых сигналов силы постоянного тока.

Модуль состоит из следующих основных компонентов:

  • управляющего узла, включающего микроконтроллер с дополнительными электронными элементами для выполнения программы модуля, предварительной обработки данных от входных каналов, связи с центральным процессором и т. д., а также источники питания, обеспечивающие необходимые напряжения для работы модуля;
  • входных каналов, включающих электронные элементы (сигма-дельта АЦП) для подключения внешних сигналов и их преобразования в формат, необходимый для обработки управляющим узлом, а также элементы, обеспечивающие гальваническую развязку, и элементы, формирующие питание «изолированной» части.

На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.

Питание модуля осуществляется от модуля БТ76-001 по общей шине.

Линии для подключения внешних электрических цепей к каналам ввода аналоговых сигналов выведены на разъемы, расположенные на лицевой панели модуля.

Принцип работы

Принцип работы модуля заключается в преобразовании входного аналогового сигнала (величины измеренного тока) в цифровой код, который обрабатывается микроконтроллером.

Микроконтроллер по очереди переключает измерительные каналы в соответствии со встроенной программой. Данные с измерительных каналов подаются на АЦП, который на их основе формирует последовательный код и передает его микроконтроллеру.

Микроконтроллер обрабатывает код и преобразует полученные значения в величину силы постоянного тока, либо в инженерную величину, которую измеряет присоединенный датчик (давление, температура, угол и т.п.). Коэффициенты пересчета (величина смещения и величина наклона линейной передаточной характеристики) силы тока задаются пользователем в энергонезависимых регистрах модуля.

Схема подключений

Блок индикации модуля

Важно

Непрерывная индикация логотипа НИИСИ РАН указывает на то, что система не была инициализирована, поскольку в микроконтроллер модуля не было загружено необходимое программное обеспечение.

Блок индикации модуля
Название индикатора Состояние
RUN Зеленый цвета индикатора — штатная работа модуля. Индикатор выключен — сбой.
ERR Красный цвет индикатора — ошибка работы модуля.
B1, B2 Индикация обмена данными по шине EtherCAT.
1 — 16 Отображают активность на соответствующих каналах. Без цвета — канал выключен. Зеленый — канал включен. Оранжевый — ошибка или выход значения тока за диапазон.
DIAG Кнопка на дисплее.
При нажатии отображает экран с диагностической информацией.
INFO Кнопка на дисплее.
При нажатии отображает информацию о прошивках.
* Мигание с интервалом 1 сек и синий цвет индикатора указывает на то, что подсистема индикации работает нормально.
Красный цвет индикатора или индикатор не мигает — ошибка.
