БТ75-404 Модуль вывода 4-20 мА (AO4)

Технические характеристики

Параметр	Значение
Питание
Напряжение питания (через общую шину)	24 В
Диапазон напряжения внешнего питания	14...26,4 В
Потребляемая мощность от внешнего источника питания	2,7 Вт
Потребляемая мощность	0,6 Вт
Выходы
Количество выходных изолированных каналов	4 шт.
Изоляция	групповая
Число групп	2 шт.
Количество каналов в группе	2 шт.
Разрядность ЦАП	13 бит
Время преобразования одного канала	1 мс
Диапазон воспроизведения силы постоянного тока	4...20 мА
Время установки выходного сигнала	230 мкс
Основная приведенная погрешность	0,55 %
Основная приведенная погрешность при 25 °С	0,35 %
Сопротивление нагрузки	600 Ом
Максимальная длина линии подключения от разъема модуля до исп. устройства	500 м
Дискретность установки тока	12 бит
Выходной импеданс	4 МОм
Габаритные размеры
Без учета шинного соединителя	22,6 х 107,7 х 113,7 мм
С учетом шинного соединителя	29,2 х 107,7 х 113,7 мм
Масса изделия	0,11 кг

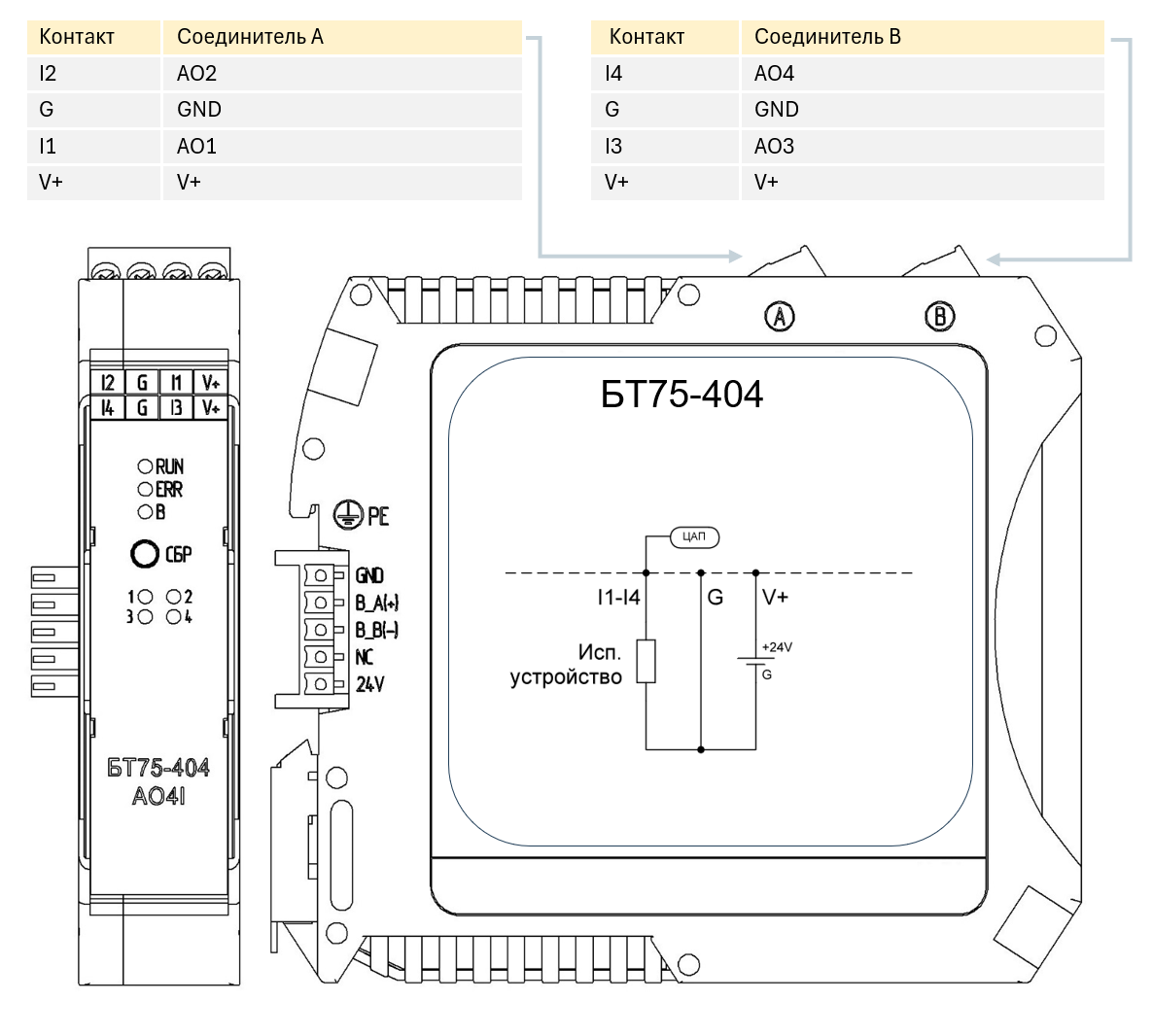

Внешние подключения

Описание модуля

Модуль БТ75-404 (AO4) состоит из следующих основных компонентов:

• управляющего узла, который содержит микроконтроллер с вспомогательными электронными элементами для выполнения программы модуля, а также элементы для связи с центральным процессором и источники питания, обеспечивающие необходимые напряжения для работы модуля;

• каналов вывода, состоящих из электронных элементов (ЦАП) для формирования внешних выходных сигналов, элементов для обеспечения гальванической изоляции и элементов, формирующих питание «изолированной» части.

На задней панели модуля расположен разъем, предназначенный для подключения модуля к шине питания и внутренним шинам данных через шинный соединитель.

Питание модуля осуществляется от модуля БТ75-001 по общей шине.

Линии для подключения внешних электрических цепей к каналам вывода аналоговых сигналов выведены на разъемы «А» и «В», расположенные на верхней панели модуля.

На передней панели модуля расположена кнопка аппаратного сброса/перезагрузки «СБР».

Принцип работы

Принцип работы модуля заключается в формировании выходного аналогового сигнала (величины силы тока) на основании цифрового кода, полученного микроконтроллером от модуля центрального процессора.

Микроконтроллер записывает полученные выходные значения в ЦАП, который преобразует их в величину силы постоянного тока. Преобразованные сигналы поступают на выходные контакты модуля.

Индикаторы модуля

Наименование индикатора	Назначение индикатора	Состояние индикатора	Состояние модуля/канала
RUN	Индикация статуса модуля	Горит зеленым	Модуль исправен, питание по внутренней шине присутствует, самодиагностика не выявила сбоев
ERR	Индикация исправности модуля	Горит красным	RUN выключен — модуль неисправен, питание по внутренней шине присутствует RUN включен — зафиксировано срабатывание установленного таймаута при длительном отсутствии обращений процессорного к данному модулю
B	Наличие обмена по внутренним шинам данных	Мигает зеленым	Модуль осуществляет обмен данными по внутренней шине
1..4	Индикация состояния канала вывода	Горит зеленым	Канал функционирует нормально, состояние входного сигнала ВКЛЮЧЕНО
